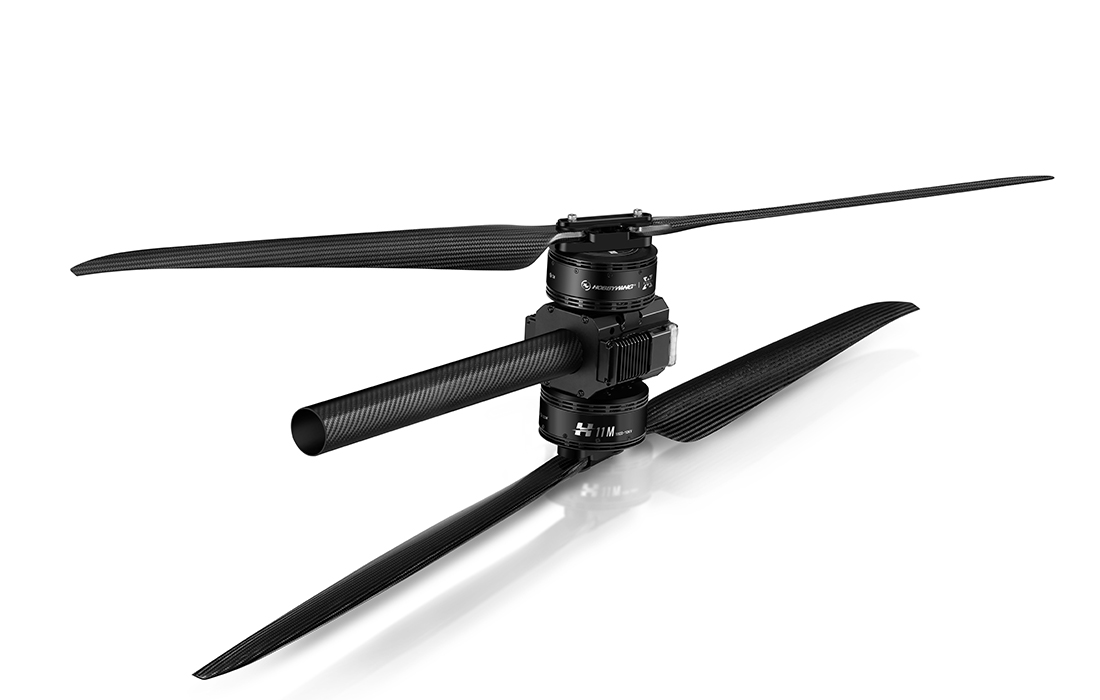

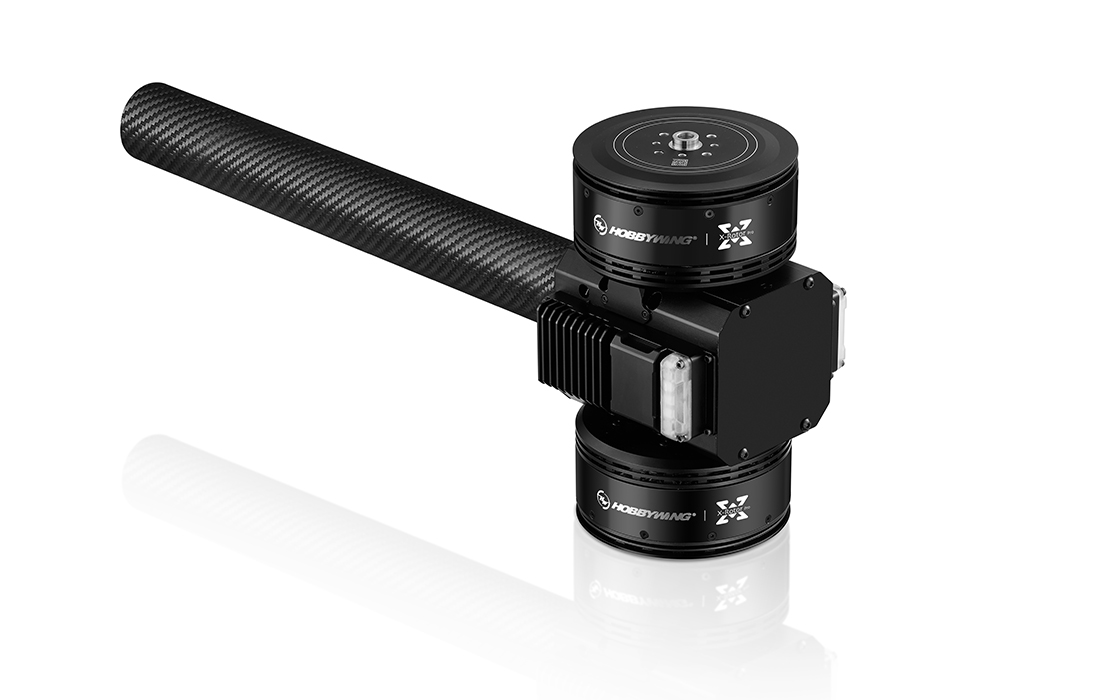

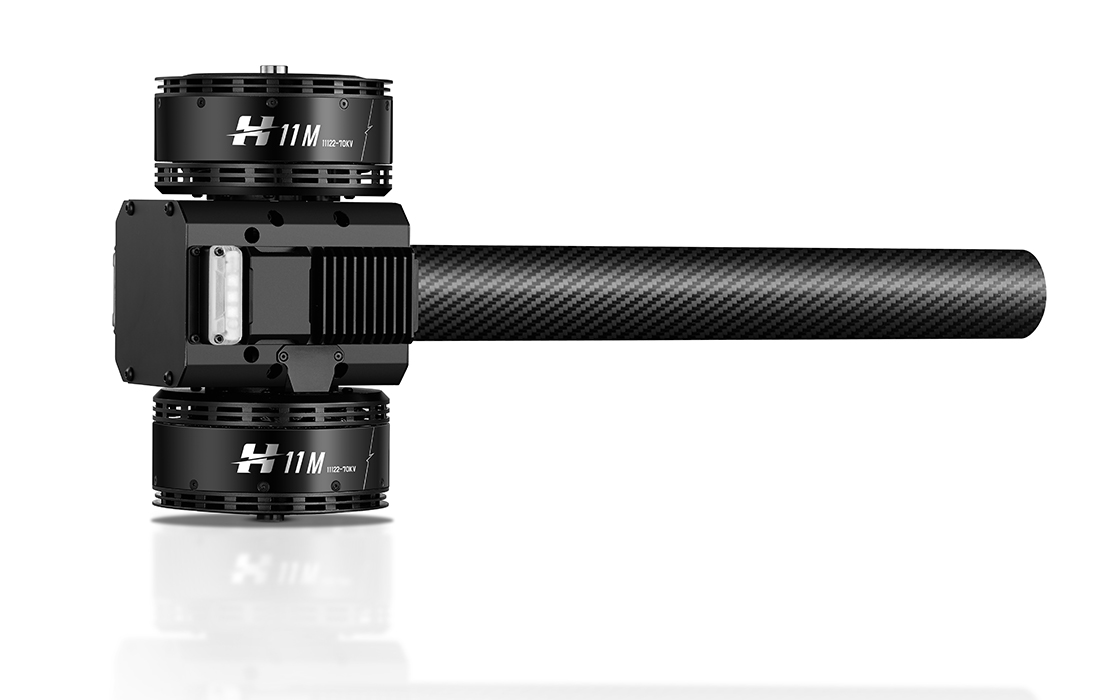

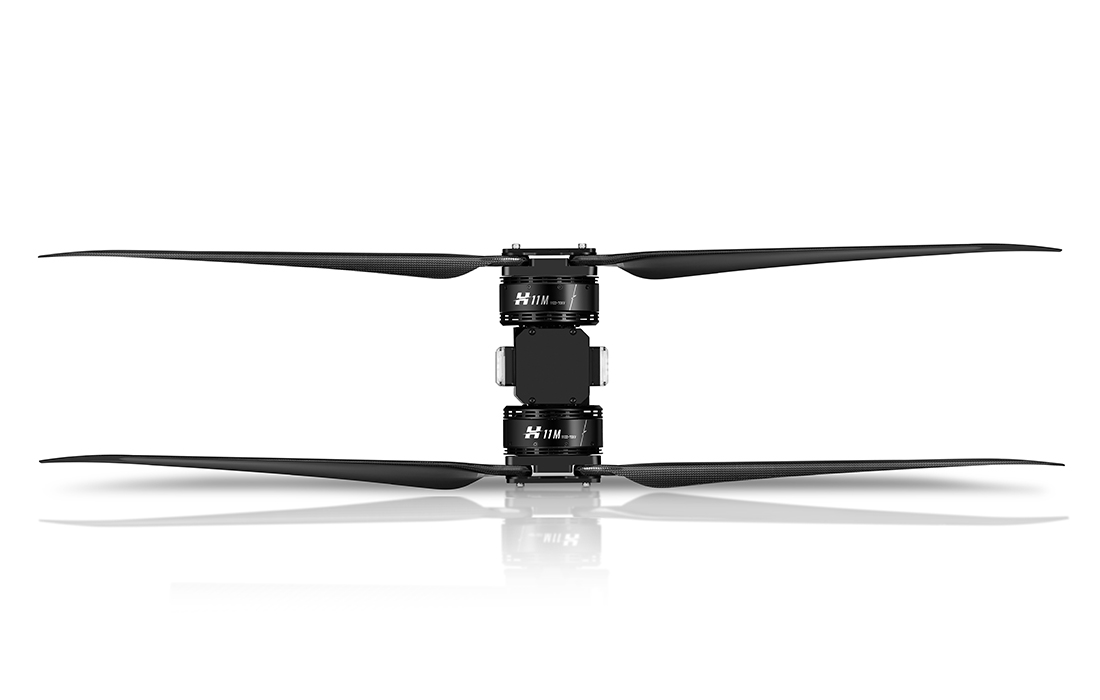

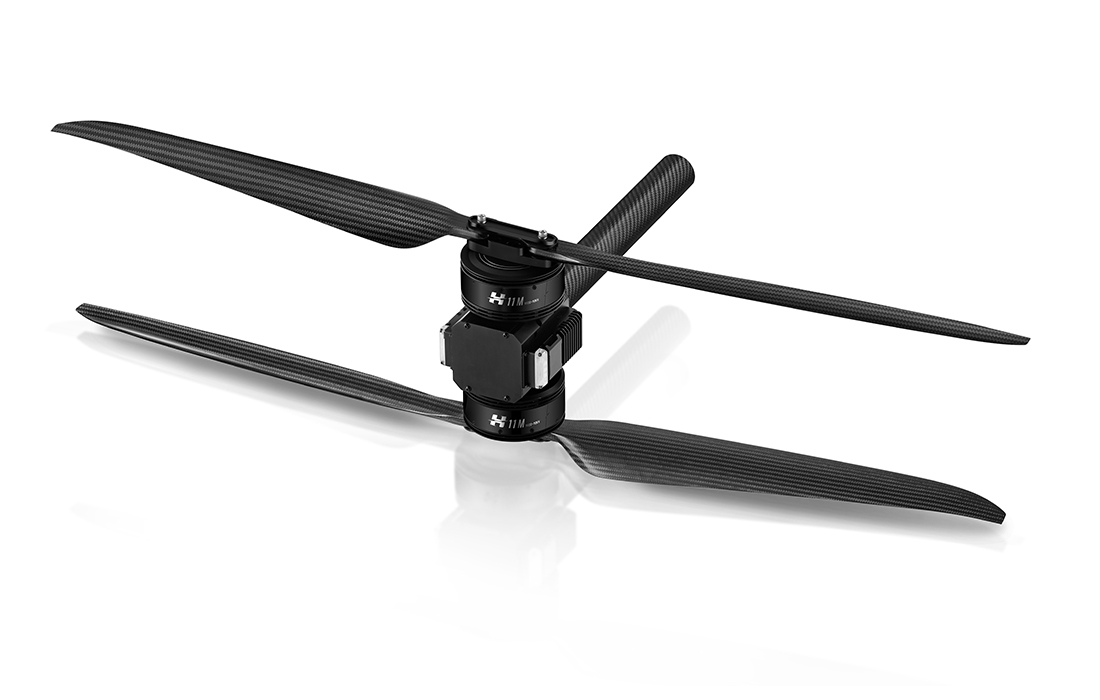

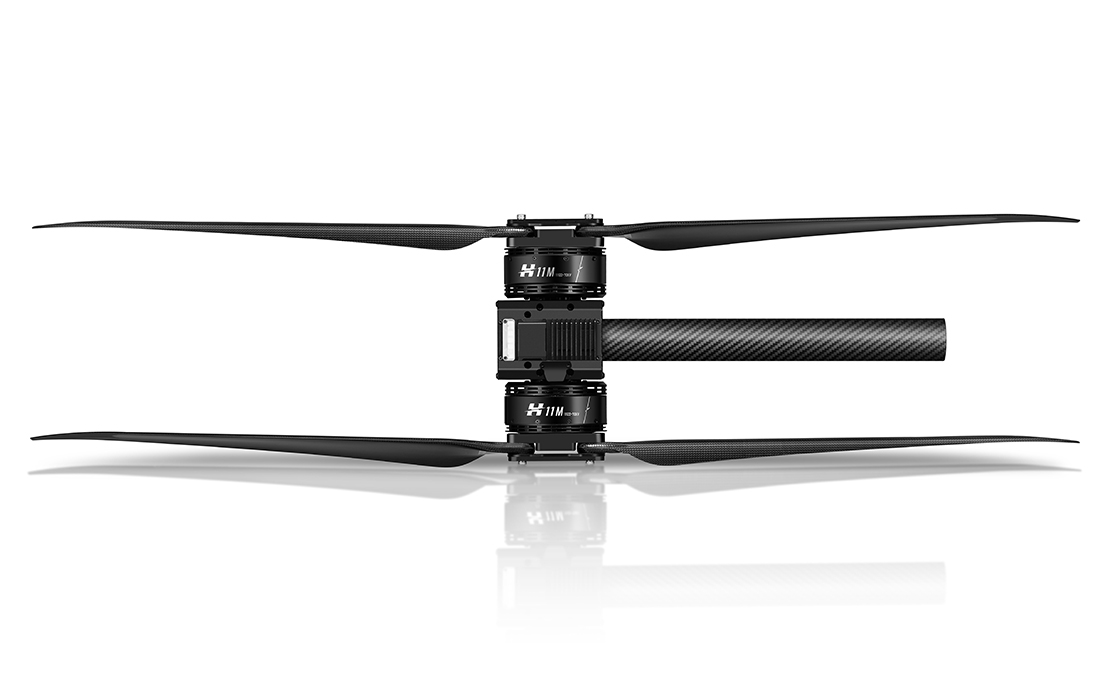

H11M 行业共轴一体动力系统

使用便捷,适用性广
一体化动力套装,“到手即飞”;
填补了整机起飞重量100kg级多旋翼无人机(四旋翼八螺旋桨数据)动力空白,
兼顾垂直起降无人机使用。
适用于物流、消防等大载重长续航作业场景。
故障记录,锁定症结
电调具备故障存储功能,
当动力发生故障时自动存储代码,
有效帮助后续故障的分析。
双油门冗余
PWMCAN双路油门设计,互为备份,
当其中一路出问题时,
毫秒级切换另一路,
提高飞行平台可靠性。
精准控制,安全可靠
搭配自研正弦波(FOC)电调和48寸碳纤维桨叶,控制精准,飞行更高效!
可实现飞控端与电调的协议互通,
实时抓取电压、电流、温度、电调状态等关键信息
FOC电调

48寸碳纤维桨叶

寿命保养提醒
自定义保养维护时间间隔,
定期提醒,忙碌之余也有周到细致。
新电机外观采用CD纹设计,
更具辨识度。
新颜值
更具新性能
转子采用双离心风扇设计,
高效散热同时拒绝尘埃。
严选材料,成熟工艺

漆包线

高品质漆包线,
耐温超200℃

轴承

进口防水滚珠轴承,
电机可直接用水冲洗。

钕铁硼磁钢

UH级耐高温;

铁芯

全新设计的轻量化铁芯,
采用特殊的防锈处理工艺,
防锈能力可通过48小时盐雾试验;

H11M 工程图
产品名称
H11M
基本参数
最大拉力 57.5kg
推荐锂电节数 14S
单轴拉力 25-28kg/Rotor
产品重量(含线不含桨) 4350g
适用碳管尺寸 φ50mm
防护等级 IP45
使用环境温度 -20°C-50°C
电机
定子尺寸 φ111*22mm
KV值 70rpm/V
电机外径 Φ120.1*55.2mm
电调
型号 150A-FOC
PWM输入信号电平 3.3V/5V
工作脉宽 1100-1940μs
工作频率 50-500HZ
最大允许电压 65V
持续电流(非密闭环境温度≤60 ℃) 60A
最大电流 (单个电流,非密闭环境温度≤ 60℃) 150A
通讯接口 CAN
固件升级 支持
数字通讯油门 CAN
螺旋桨
直径/螺距 48*17.5"
桨叶总重量(含桨夹) 415g
单片桨叶重量 117g
拉力表负载性能参数
动力套技术参数

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

效率(%)

力效(g/W)

54V (14S LiPo)

48*17.5"

32%

7464

12.2

659.1

68

11.3

34%

8465

13.8

747.2

70

11.3

36%

9379

14.2

769.1

75

12.2

38%

10406

15.1

813.8

79

12.8

40%

11633

17.0

920.7

81

12.6

42%

13072

20.3

1097.7

80

11.9

44%

14692

24.7

1334.8

80

11.0

46%

16448

29.9

1614.2

80

10.2

48%

18295

35.5

1918.2

80

9.5

50%

20200

41.3

2234.0

82

9.0

52%

22146

47.3

2556.1

84

8.7

54%

24139

53.4

2887.0

85

8.4

56%

26198

59.9

3236.8

87

8.1

58%

28354

67.0

3621.0

88

7.8

60%

30642

75.1

4057.4

88

7.6

63%

34388

89.6

4845.9

87

7.1

66%

38536

107.8

5824.7

86

6.6

69%

43007

129.2

6983.7

84

6.2

72%

47563

152.7

8251.9

83

5.8

75%

51814

175.7

9496.8

82

5.5

78%

55276

195.1

10543.1

82

5.2

100%

57481

207.0

11183.7

82

5.1

以上数据为室温 25°C、海平面高度的环境下 ,变化油门输入调节拉力测得 。
