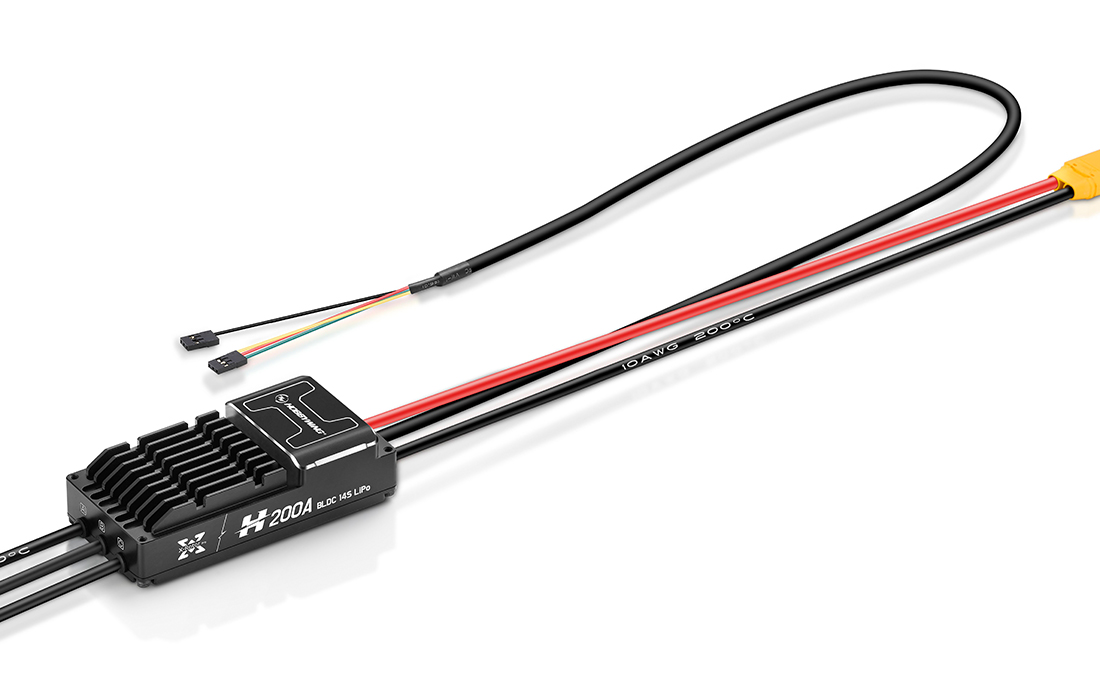

H200A-14S
黑匣子功能,追根溯源
全新硬件架构
性能更出色
高TG
耐温高达170℃
厚铜PCB
基铜3OZ
全灌铜工艺
耐电流能力
较同等功率电调
提升30%
(对比铂金200A)
智能磁编桨叶控制
(H200A-BLDC-IPC版本) 不挑相线顺序,专为垂起无人机设计
同时满足多旋翼机巢应用
兼容不同电机及桨叶,开放参数设置
根据需求进行定桨最大电流等参数调整
抗风能力强,且能有效防止过热烧电机
IP55防水防尘
采用轻量化的纳米镀膜
高功率密度,体积小,重量轻
配合一体成型铝合金外壳
防水防尘等级可达IP55。
  • 可定制IP67级防护
优化安装结构设计,简便更靠谱
全新系列外观,更合理的外壳边缘设计
针对固定翼、多旋翼无人机不同安装都能轻松应对。
油门和通讯隔离
双油门冗余,更强抗干扰性
采用屏蔽信号线,全面保障信号可靠性
CAN数字油门
PWM油门
智能保护,便捷故障分析
当故障发生,电调将存储故障代码
便于后续快捷分析。
上电自检 欠压保护 过压保护

油门信号丢失保护

过流保护
  • 新一代黑匣子功能
    电调内置大容量高速数据存储芯片,可存储2~48小时的动力系统
    运行数据及故障代码,数据记录达到毫秒级,实现快速数据分析,故障诊断
  • 实时通讯,协议互通
    目前已与多家主流飞控实现协议互通
    可实时获取转速、油门、电流、电压、MOS温度及电容温度等电调状态信息

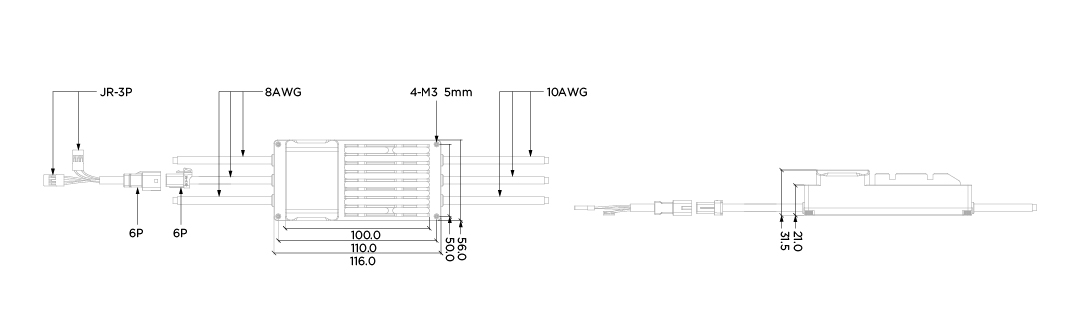

    XRotor Pro H200A-14S-BLDC/FOC 工程图
    XRotor Pro H200A-14S-BLDC-IPC 工程图
    产品名称

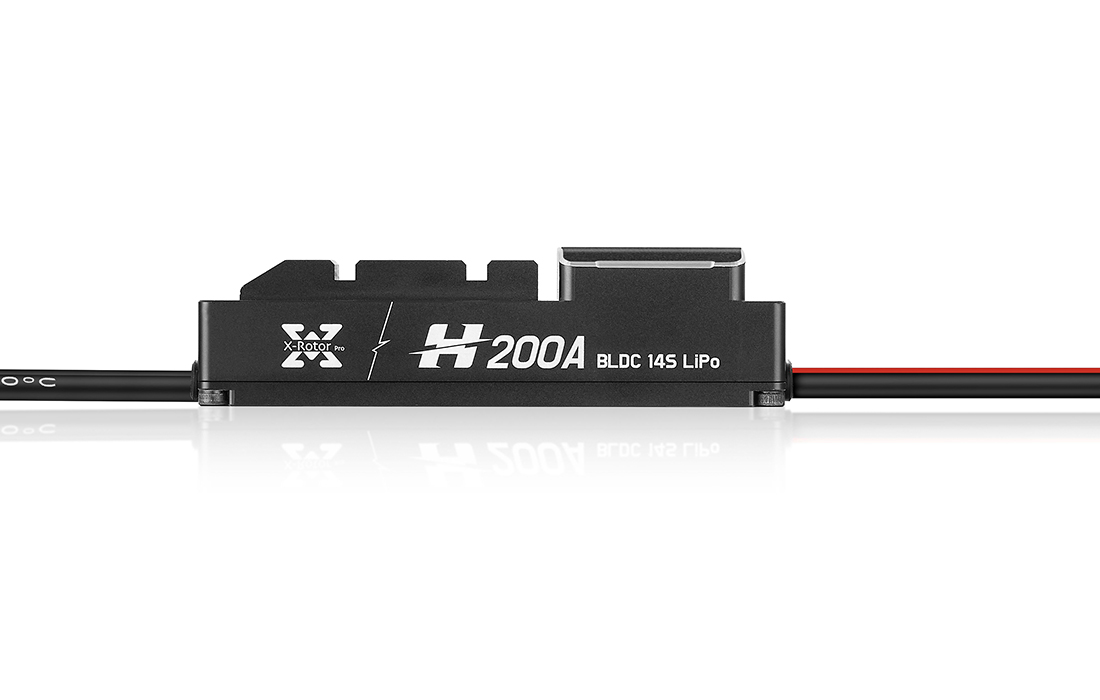

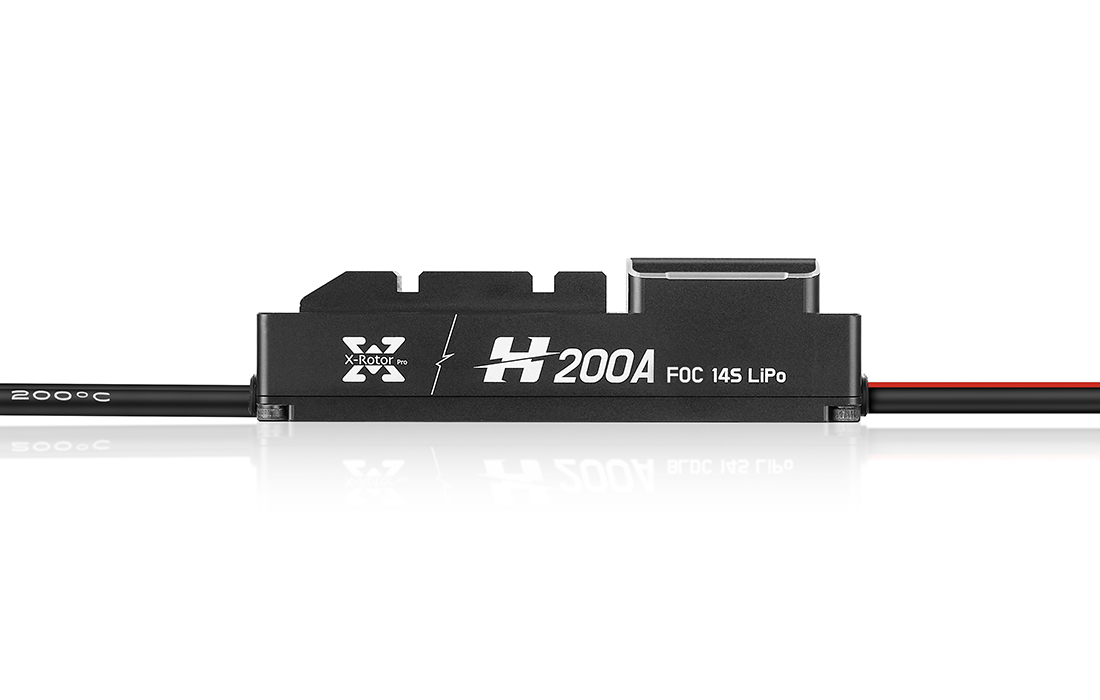

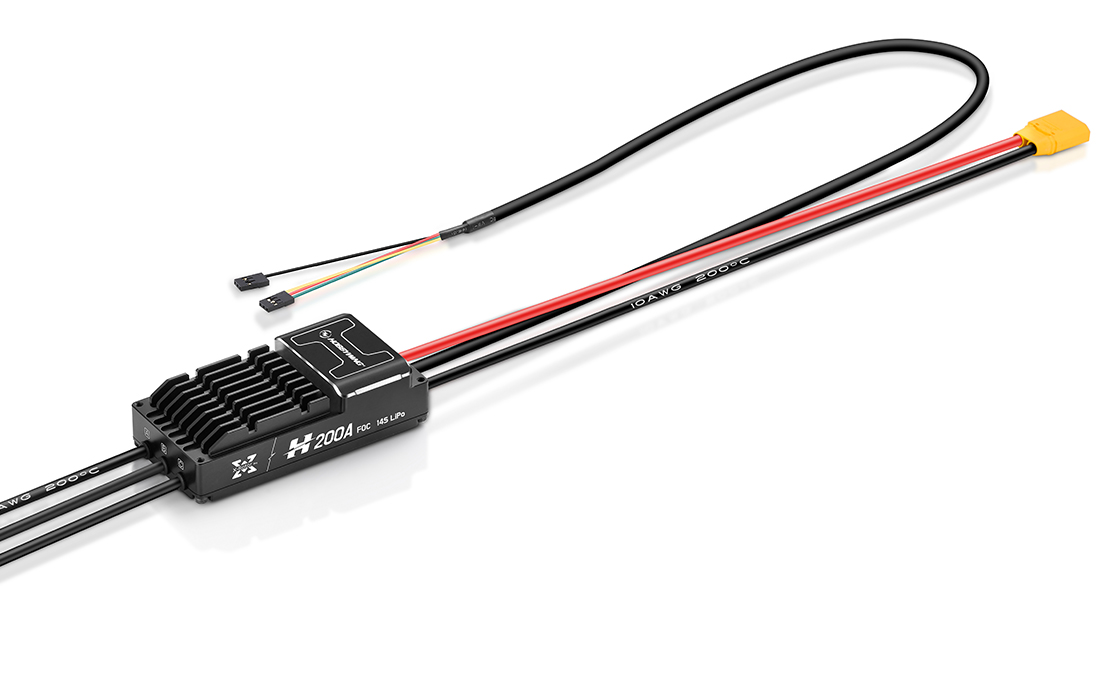

    XRotor Pro H200A-14S-BLDC XRotor Pro-H200A-14S-FOC
    基本参数
    电压范围 6-14S(18-65V) 6-14S(18-65V)
    持续电流 100A(散热良好) 100A(散热良好)
    最大电流 200A(3秒) 200A (3秒)
    环境温度 -40℃~65℃ -40℃~65℃
    通信方式 CAN总线(可定制串口) CAN总线(可定制串口)
    隔离方式 支持油门/通信隔离 支持油门/通信隔离
    固件升级 支持 支持
    数字通讯油门 支持(CAN) 支持(CAN)
    PWM电平 5V/3.3V 5V/3.3V
    PWM频率 50-500Hz 50-500Hz
    PWM脉宽 1100-1940μs 1100-1940μs
    油门行程校准 固化不可校准 固化不可校准
    双油门 支持(CAN+PWM) 支持(CAN+PWM)
    桨叶定位 选配,定桨最大电流用户可配置 选配,定桨最大电流用户可配置
    故障存储 2-48小时实时数据和故障数据,实时性达ms级别 2-48小时实时数据和故障数据,实时性达ms级别
    防护等级 IP55(可定制IP67) IP55(可定制IP67)
    产品重量(不含线) 270g 270g
    产品体积 116*56*31.5mm 116*56*31.5mm
    线材规格 输入线:硅胶线-10AWG-260mm *2

    输出线:硅胶线-10AWG-200mm *3

    信号线:屏蔽线-5芯-450mm-2个JR-3P公头
    输入线:硅胶线-10AWG-260mm *2

    输出线:硅胶线-10AWG-200mm *3

    信号线:屏蔽线-5芯-450mm-2个JR-3P公头
    技术支持

    用户手册文档
