Platinum 4120 4125 4130 41系列固定翼电机
负载性能参数
双重动平衡检测
严控电机振动量
转子整机单独进行动平衡检测
先完成转子动平衡检测
再模拟实际使用工况, 对电机整机做二次动平衡检测
进一步消除定子转子在装配期间产生的不平衡量

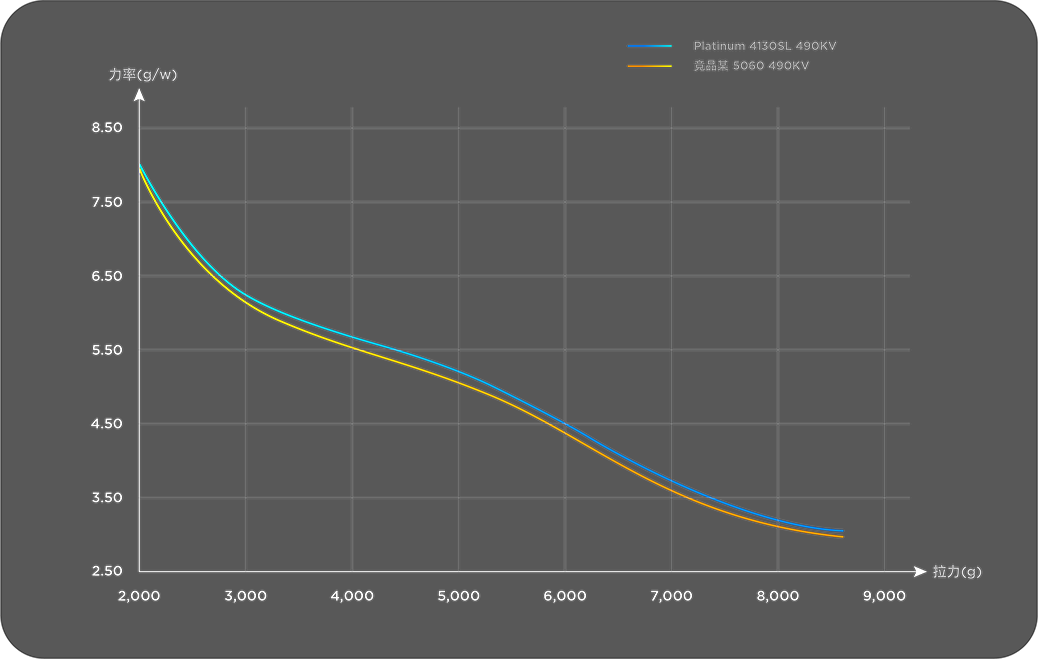

力效高性能强
与竞品同等规格电机相比,力效提升
2.5% 以上
散热好,温升低。
转子采用自散热结构设计,
进一步提升电机散热性能。

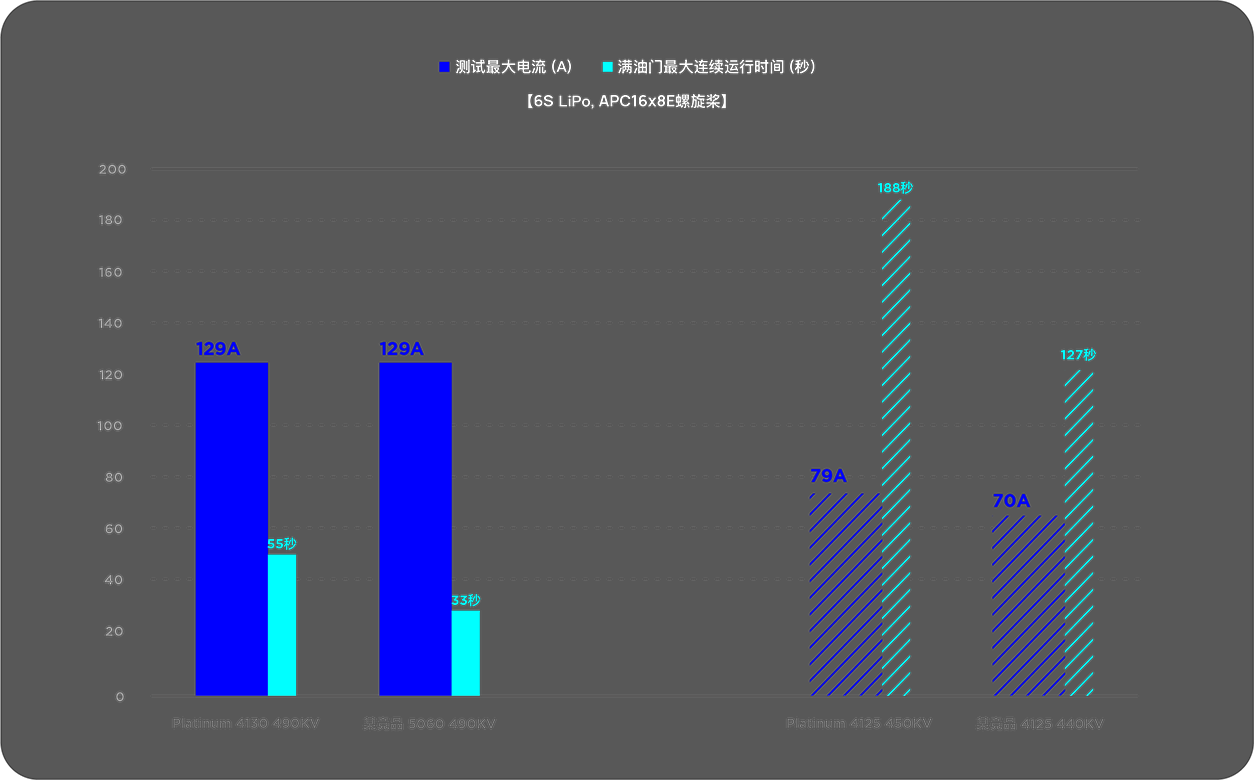

与竞品同等规格电机相比,
连续运行时间延长
30% 以上
重载运行
时间更长
桨夹防松设计
获专利认证
创新设计的桨夹防松结构,能有效防止桨夹螺母松动导致的螺旋桨飞出,安全飞行有保障
【受理专利号】
202311210278.7
桨夹座菱形防滑设计
桨夹座设计菱形防滑设计,
有效防止螺旋桨打滑空转,更安全可靠。
产品设计出众,
选材业界一流。
采用高性能一线品牌JNEH1200铁芯200°C耐高温线材
国际一线品牌轴承,满足用户不同场景的使用需求;
N52SH强磁弧形磁瓦设计,为电机提供强大扭矩
电机三相线出线口定制硅橡胶护线套,兼顾外形美观和绝缘;
转子多重防松脱设计,铜垫卡簧+轴套固定,
防止电机转子松脱,进一步提升电机可靠性;
多用途设计,电机后端也可安装选配的后出轴桨夹,满足一机多用;
标配钛合金螺母支架安装螺钉,整体重量更轻;
电机采用模块化可拆装结构设计,便于日常的清洁维修
产品型号
Platinum 4120SL 250KV Platinum 4120SL 500KV Platinum 4120SL 610KV Platinum 4125SL 250KV Platinum 4125SL 450KV Platinum 4125SL 580KV Platinum 4130SL 230KV Platinum 4130SL 420KV Platinum 4130SL 490KV
基本参数
编号 30416000 30416001 30416002 30416050 30416051 30416052 30416100 30416101 30416102
电机尺寸 Φ49.5 *72.3mm Φ49.5 *72.3mm Φ49.5 *72.3mm Φ49.5 *77.3mm Φ49.5 *77.3mm Φ49.5 *77.3mm Φ49.5 *82.3mm Φ49.5 *82.3mm Φ49.5 *82.3mm
定子尺寸 Φ40.6*20mm Φ40.6*20mm Φ40.6*20mm Φ40.6*25mm Φ40.6*25mm Φ40.6*25mm Φ40.6*30mm Φ40.6*30mm Φ40.6*30mm
定子工艺 高品质矽钢片,耐180℃高温涂覆 高品质矽钢片,耐180℃高温涂覆 高品质矽钢片,耐180℃高温涂覆 高品质矽钢片,耐180℃高温涂覆 高品质矽钢片,耐180℃高温涂覆 高品质矽钢片,耐180℃高温涂覆 高品质矽钢片,耐180℃高温涂覆 高品质矽钢片,耐180℃高温涂覆 高品质矽钢片,耐180℃高温涂覆
漆包线等级 200℃ 200℃ 200℃ 200℃ 200℃ 200℃ 200℃ 200℃ 200℃
桨叶安装孔尺寸 Φ15mm-3*M3 Φ15mm-3*M3 Φ15mm-3*M3 Φ15mm-3*M3 Φ15mm-3*M3 Φ15mm-3*M3 Φ15mm-3*M3 Φ15mm-3*M3 Φ15mm-3*M3
电机安装孔尺寸 Φ30mm-4*M4 Φ30mm-4*M4 Φ30mm-4*M4 Φ30mm-4*M4 Φ30mm-4*M4 Φ30mm-4*M4 Φ30mm-4*M4 Φ30mm-4*M4 Φ30mm-4*M4
槽极数 12槽14极 12槽14极 12槽14极 12槽14极 12槽14极 12槽14极 12槽14极 12槽14极 12槽14极
电机整体动平衡标准 ≤10mg ≤10mg ≤10mg ≤10mg ≤10mg ≤10mg ≤10mg ≤10mg ≤10mg
轴承型号 696ZZ 696ZZ 696ZZ 696ZZ 696ZZ 696ZZ 696ZZ 696ZZ 696ZZ
出轴轴径 Φ6mm Φ6mm Φ6mm Φ6mm Φ6mm Φ6mm Φ6mm Φ6mm Φ6mm
线圈绝缘测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试
技术参数
KV值 250 500 610 250 450 580 230 420 490
额定电压 12S LiPo 6S LiPo 6S LiPo 12S LiPo 6S LiPo 6S LiPo 12S LiPo 6S LiPo 6S LiPo
空载电流 1.4A/44.4V 2.6A/22.2V 3.7A/22.2V 1.5A/44.4V 2.6A/22.2V 3.9A/22.2V 1.4A/44.4V 2.4A/22.2V 2.4A/22.2V
最大电流/A(非密闭环境温度 ≤25 ℃) 55.3A/30s 102.7A/42s 121.9A/59s 60.4A/49s 92.8A/1min23s 119.7A/1min17s 60.4A/1min2s 107.6A/1min4s 129.3A/55s
最大功率 2452W/30s 2276W/42s 2252W/59s 2681W/49s 2059W/1min23s 2289W/1min17s 2678W/1min2s 2384W/1min4s 2867W/55s
最大拉力 7.69kg 7.41kg 7.21kg 8.25kg 7.47kg 7.35kg 9.06kg 8.73kg 9.12kg
相间内阻 64mΩ 17mΩ 12mΩ 47mΩ 15.5mΩ 9.5mΩ 43mΩ 14mΩ 10.6mΩ
出线规格 漆包线直出 漆包线直出 漆包线直出 漆包线直出 漆包线直出 漆包线直出 漆包线直出 漆包线直出 漆包线直出
出线长度 90mm 90mm 90mm 90mm 90mm 90mm 90mm 90mm 90mm
电机重量(含线) 309g 310g 317g 363g 362g 370g 412g 420g 418g
推荐搭配螺旋桨及电调
推荐电调 PLATINUM 130A V4
PLATINUM 180A V5
PLATINUM 120A V4
PLATINUM 150A V5
PLATINUM 120A V4
PLATINUM 150A V5
PLATINUM 130A V4
PLATINUM 180A V5
PLATINUM 120A V4
PLATINUM 150A V5
PLATINUM 120A V4
PLATINUM 150A V5
PLATINUM 130A V4
PLATINUM 180A V5
PLATINUM 120A V4
PLATINUM 150A V5
PLATINUM 120A V4
PLATINUM 150A V5
螺旋桨 12S:15X6E,15X8E
16X6E,16X8E
6S:15X6E,15X8E
16X6E,16X8E
5S:15X8E,16X8E
6S:14X6E,15X6E
12S:15X6E,15X8E
16X6E,16X8E
6S:15X8E,16X8E
16X10E,17X8E
5S:15x8E,16x8E,
6S:14x6E,14x7E,15x6E,
12S:16X6E,16X8E,
17X6E,17X8E,
6S:16X8E,16X10E,
17X8E,18X8E,
6S:15X8E,16X6E,
16X8E,17X8E,
