Platinum 5220 5230
52系列固定翼电机
负载性能参数: Platinum 5220 Platinum 5230
双重动平衡检测
严控电机振动量
转子整机单独进行动平衡检测
先完成转子动平衡检测
再模拟实际使用工况, 对电机整机做二次动平衡检测
进一步消除定子转子在装配期间产生的不平衡量
提升用户使用体验

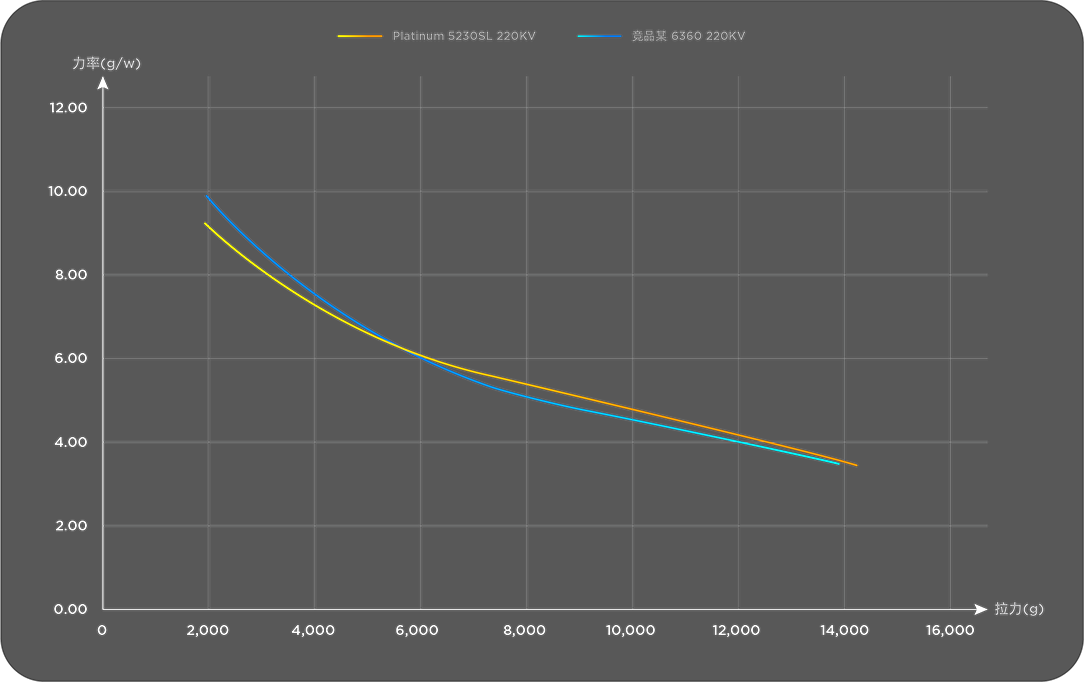

力效高,散热好
创新的散热结构和优异的力效调校,
进一步降低电机发热,提升电机性能。
  • 与其他品牌同等规格电机相比,
    中后段力效提升
    2-5% 以上

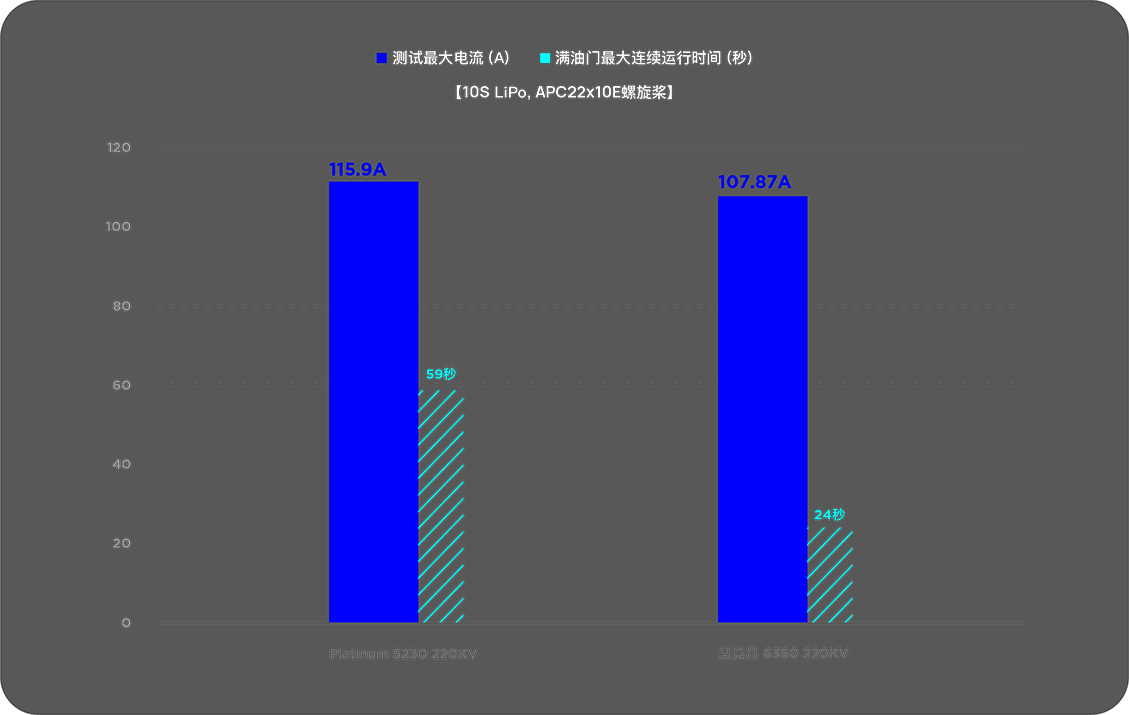

  • 连续大负载下的
    运行时间延长
    30% 以上
桨夹防松设计获专利认证
创新设计的桨夹防松结构,能有效防止桨夹螺母松动导致的螺旋桨飞出,安全飞行有保障
【受理专利号】
202311210278.7
优异的桨夹固定座
桨夹座菱形防滑结构,可有效防止螺旋桨在座体内打滑空转;不锈钢桨夹轴新增防转止口,
轴体与桨夹座过盈配合并辅以胶水加固,进一步提高整个桨夹座体的稳定性。只为更安全的飞行体验。
卓越产品设计,
业界优秀用料。
采用高性能一线品牌JNEH1200铁芯200°C耐高温线材
国际一线品牌轴承,满足用户不同场景的使用需求;
N52SH强磁弧形磁瓦设计,为电机提供强大扭矩
电机三相线出线口定制硅橡胶护线套,兼顾外形美观和绝缘;
转子多重防松脱设计,铜垫卡簧+轴套固定,
防止电机转子松脱,进一步提升电机可靠性;
多用途设计,电机后端也可安装选配的后出轴桨夹,满足一机多用;
标配钛合金螺母支架安装螺钉,整体重量更轻;
电机采用模块化可拆装结构设计,便于日常的清洁维修
产品型号
Platinum 5220SL 220KV Platinum 5220SL 380KV Platinum 5230SL 190KV Platinum 5230SL 220KV Platinum 5230SL 380KV
基本参数
编号 30416150 30416151 30416200 30416201 30416202
电机尺寸 Φ60.2 *83.5mm Φ60.2 *83.5mm Φ60.2 *93.5mm Φ60.2 *93.5mm Φ60.2 *93.5mm
定子尺寸 Φ51.7*20mm Φ51.7*20mm Φ51.7*30mm Φ51.7*30mm Φ51.7*30mm
定子工艺 高品质矽钢片,耐180℃高温涂覆 高品质矽钢片,耐180℃高温涂覆 高品质矽钢片,耐180℃高温涂覆 高品质矽钢片,耐180℃高温涂覆 高品质矽钢片,耐180℃高温涂覆
漆包线等级 200℃ 200℃ 200℃ 200℃ 200℃
桨夹安装孔尺寸 Φ22mm-3*M4 Φ22mm-3*M4 Φ22mm-3*M4 Φ22mm-3*M4 Φ22mm-3*M4
电机安装孔尺寸 Φ30mm-4*M4;Φ44mm-4*M4 Φ30mm-4*M4;Φ44mm-4*M4 Φ30mm-4*M4;Φ44mm-4*M4 Φ30mm-4*M4;Φ44mm-4*M4 Φ30mm-4*M4;Φ44mm-4*M4
槽极数 24槽28极 24槽28极 24槽28极 24槽28极 24槽28极
电机整体动平衡标准 ≤10mg ≤10mg ≤10mg ≤10mg ≤10mg
轴承型号 1560ZZ,698ZZ 1560ZZ,698ZZ 1560ZZ,698ZZ 1560ZZ,698ZZ 1560ZZ,698ZZ
出轴轴径 8mm 8mm 8mm 8mm 8mm
线圈绝缘测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试 500V交流耐压测试
技术参数
KV值 220 380 190 220 380
额定电压 10~12S LiPo 6~8S LiPo 10~12S LiPo 10~12S LiPo 6~8S LiPo
空载电流 3.5A/44.4V 3.7A/22.2V 3.0A/44.4V 3.7A/44.4V 4.0A/22.2V
最大电流/A(非密闭环境温度 ≤25 ℃) 86A/44s 136.3A/47s 112.5A/42s 122.3A/45s 162A/1min22s
最大功率 3828W/44s 4028W/47s 4985W/42s 5423W/45s 4790W/1min22s
最大拉力 10.05kg 10.14kg 14.99kg 14.34kg 11.49kg
相间内阻 27.5mΩ 11.3mΩ 22mΩ 17.2mΩ 7.8mΩ
出线规格 漆包线直出 漆包线直出 漆包线直出 漆包线直出 漆包线直出
出线长度 100mm 100mm 100mm 100mm 100mm
电机重量(含线) 430g 435g 582g 579g 590g
推荐搭配螺旋桨及电调
推荐电调 PLATINUM 130A V4
PLATINUM 180A V5
PLATINUM 120A V4
PLATINUM 150A V5
PLATINUM 130A V4
PLATINUM 180A V5
PLATINUM 130A V4
PLATINUM 180A V5
PLATINUM 120A V4
PLATINUM 150A V5
螺旋桨 10S:20x8E,20x10E 12S:17x8E,18x8E,18x10E 6S:18x10E,19x10E,20x10E 8S:16x10E,17x10E,18x10E 10S:20x10E,22x10E,22x12E 12S: 20x8E, 20x10E,22x10E 10S:20x10E,22x10E 12S:18x10E,19x10E,20x10E 6S:19x10E,20x10E,22x10E 8S:17x10E,18x10E,18x12E
