一体化动力系统、到手即用

一体化动力系统解决方案,集成了电机、电调、桨叶及电机座 安装和使用非常便捷、
可另外购买有管径转换器,可匹配40mm
标配30英寸折叠桨,适配5~7kg单轴负载,单轴最高15拉力。

一体化动力系统

基于FOC的PMSM算法优化
造就完美动力系统

基于FOC(磁场定向控制)的PMSM优化算法,针对电调、电机和桨叶进行严格的和完美的匹配
令电机及桨叶整体更加平衡,构建高稳定性高可靠性和高效率的动力系统。
PMSM相比BLDC有噪声低、体积小、功率密度大、转动惯量小、脉动转矩小、控制精度高等优势。

更智能、更兼容

智能化多重冗余保护、运行数据实时输出

电调具备上电自检上电电压异常保护、过流保护、堵转保护等一系列预警
和智能保护功能,并且可以实时向DATALINK数据盒(需另外购买使用)
和飞控输出运行状态数据,包括:输入油门量、量、电机转速、母线电压
母线电流、相线电流、温度和MOS管温度等,令飞控实时掌握电调电机
的运行工况,提升无人机飞行性能和效率,提高系统稳定性。

注:使用Hobbywing Data Link数据采集存储器 (需另外购买)可同
时采集8路动力系统的实时运行数据,并通过串口与can接口传递到飞
控形成闭环控制系统。

智能化多重冗余保护
运行数据实时输出

超强防护、轻松应对植保恶劣环境

X8动力系统防护等级高达IPX6,结构上具有液体及杂物的排出通道。
注:专利设计,使用后可直接用清水冲洗,轻松应对雨水、农药 盐雾、高温、沙尘等植保应用常见的恶劣工作环境。

高升力、高力效螺旋桨

高强度特种碳纤维增强尼龙复合材料,3011螺旋桨采用高压、高温注塑工艺加工而成
桨身坚固轻盈,一致性好,动平衡特性优越。经空气动力学专家优化设计的气动外形,
配合针对该桨特别优化的电机电磁设计、以及高效的FOC(磁场定向控制,即俗称的正弦波驱动)
算法,使整套动力系统在升力和力效上都具有优势。

散热优秀设计

高亮LED显示灯,一目了然

X8一体化动力系统自带高亮LED显示灯。用户可设定灯色,也可关闭显示灯。
显示灯还可提示动力系统的工作状况信息,异常时发出预警信号,提高系统安全系数。

高亮LED显示灯

坚固可靠、超强的耐冲击能力

采用高强度铝合金材料精密加工,优化的结构设计
尤其加强了对电机部件的保护,令电机具有超强的
抗摔耐冲击能力,大幅降低了因跌落撞击引起的
系统局部结构变形而无法使用的概率。

坚固可靠
超强的耐冲击能力

模块化设计、便捷维护

采用模块化设计,动力系统损坏时,客户可快速更换一体化整机(电调+电机)
桨叶(单片或者一对)、桨夹,缩短维护时间,提升工作效率

支持系统升级

使用Hobbywing Data Link软件及Data Link 数据采集存储器(需另外购买)
连接电脑即可对动力系统进行固件升级,同步产品最新优化功能。

定制化服务
感谢关注HOBBYWING动力系统!
如需定制方案,请留下您的联系信息及技术需求,
我们将在24小时内与您联系。
captcha
感谢您的留言!
我们的销售团队已经收到您的信息,将尽快与您取得联系。

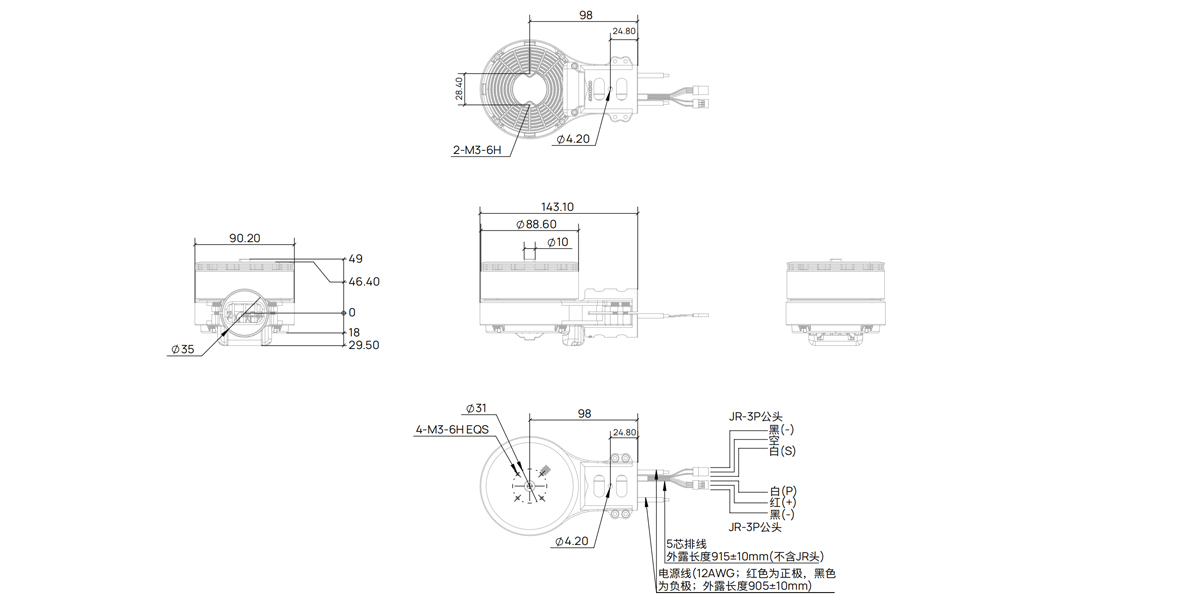

XRotor X8 D35mm 工程图

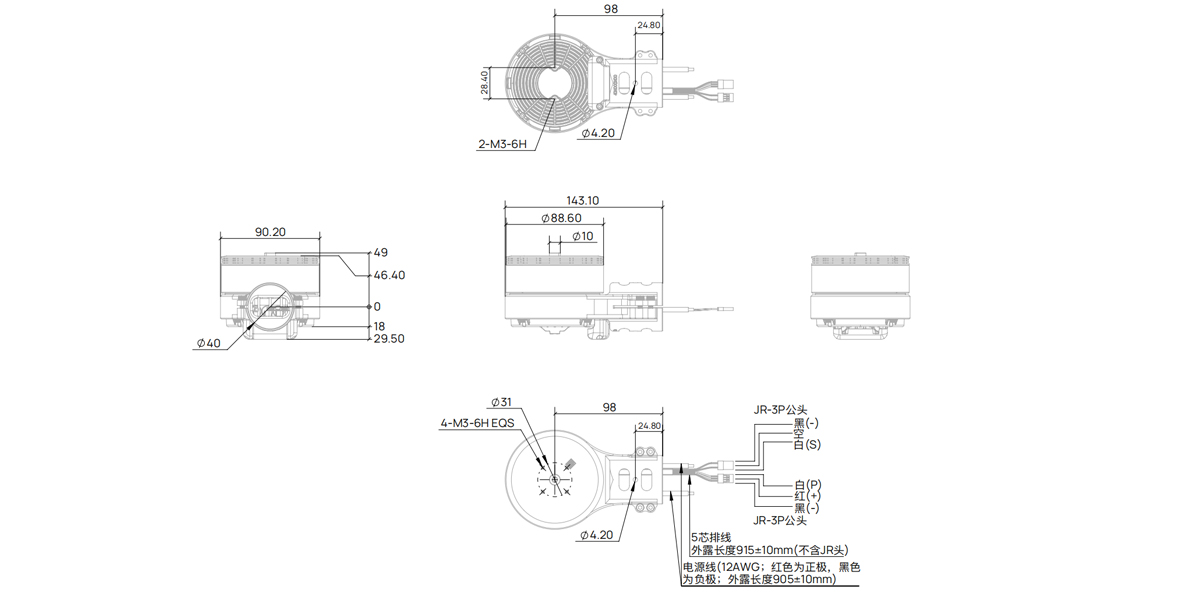

XRotor X8 D40mm 工程图
产品名称
X8植保机动力系统
基本参数
最大拉力 15kg
单轴推荐拉力 5-7kg
推荐拉力力效 8.7-6.9g/W
电压范围 18-54V
额定电压 12S-46V
适配锂电池 12S(LiPo)
适⽤碳管直径 35/40mm
动力套重量(含线、桨) 1150g
线材规格 电源线:12AWG*905±10mm 信号线:915±10mm
适用环境温度 -20~50℃
防尘防水等级 IPX6
额定输入功率 950W
额定输出功率 810W
尺寸 143.1*90.2*78.5mm
线序 黑白-油门、GND,黑红白-GND、5V、P
电调
产品型号 XRotor 80A-FOC
通讯方式 UART
最大电流 80A(30s)
持续电流 20A
油门行程校准 不支持
双油门 不支持
PWM脉宽 1100-1940μs
BEC
电机
产品型号 8120-100KV
槽极数 36N40P
电机外直径 Φ88.6mm
螺旋桨
产品型号 30*11"
总重量 191±5g
主要材质 碳塑
单片桨叶重量 51±5g
*由于批次差异,重量存在差异。以实物为准。
X8-3011拉力表负载性能参数
X8-3011 动力套技术参数

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N·m)

输出功率(W)

电机温度(℃)

46V(12S LiPo)

30*11"

33%

1629

2.7

123.6

1332

13.2

0.61

85.2

/

37%

2009

3.4

156.2

1469

12.9

0.74

113.7

39%

2468

4.3

200.0

1623

12.3

0.90

152.3

42%

2982

5.5

254.0

1780

11.7

1.07

200.2

48%

3535

6.9

317.5

1935

11.1

1.27

256.7

51%

4467

9.5

435.7

2168

10.3

1.59

361.7

54%

5008

11.1

510.3

2291

9.8

1.78

427.6

57%

5480

12.6

578.5

2392

9.5

1.95

487.9

60%

5973

14.2

653.1

2493

9.1

2.12

553.4

63%

6490

16.0

734.7

2593

8.8

2.30

625.0

66%

7032

17.9

824.3

2695

8.5

2.49

703.2

69%

7957

21.4

986.2

2895

8.1

2.82

843.9

72%

8447

23.4

1076.6

2943

7.8

2.99

922.1

75%

9473

27.7

1277.1

3111

7.4

3.36

1094.9

78%

10007

30.1

1387.0

3195

7.2

3.55

1189.3

81%

10958

34.6

1592.7

3339

6.9

3.90

1364.9

84%

12042

40.0

1840.4

3494

6.5

4.30

1574.2

87%

12436

42.0

1933.4

3548

6.4

4.45

1652.1

90%

13522

47.7

2195.1

3688

6.2

4.84

1868.0

100%

14715

54.0

2485.2

3828

5.9

5.24

2100.3

以上数据为好盈实验室于室温 25℃、海平面高度,变化油门输入调节测得。
