H6M&H8M 行业一体动力系统

高效解决多旋翼平台的一站式动力问题
可靠高效
为高端工业无人机应用而生

有效解决多旋翼平台的一站式动力问题
可靠高效
为高端工业无人机应用而生

套装适用于
航拍、测绘、监控、巡检、公共安全等
多领域作业场景

H6M
2.5kg/Rotor,力效达 9.3g/w
H8M
3kg/Rotor,力效达 11.5g/w
一体化动力,便捷高效稳定
电机
电调(FOC)
一体化结构让安装更简单,
同时搭配自研正弦波(FOC)电调,
让驱动更顺滑,控制更精准,
飞行更高效!
双油门控制,飞行更放心
CAN 油门冗余设计,
提升实时性和抗电磁干扰能力,
轻松应对油门异常,
时刻保证飞行安全。
PWM 油门与 CAN 油门毫秒级无缝切换
PWM 油门与 CAN
油门毫秒级无缝切换
切换时间≤16毫秒
PWM
CAN
实时数据存储,
杜绝疑难杂症
CAN总线通讯方式实时传输记录整套动力系统的运行状态,
且具备故障存储功能,
当动力系统发生故障时自动存储和传输数据,
通过DATA LINK即可读取故障代码,
利于诊断分析,让故障无处遁形。
CAN总线通讯方式实时传输
记录
整套动力系统的运行状态,
且具备故障存储功能,
当动力系统发生故障时自动存储和传输数据,
通过DATA LINK即可读取故障代码,
利于诊断分析,让故障无处遁形。
全新设计,独具匠心
内嵌式离心风扇+层叠式出风口设计
转子无障碍带走热量
散热效能
提升20%
降温幅度
15-20℃
转子采用全新CD纹设计
极具辨识度
内嵌式离心风扇+层叠式出风口设计
转子无障碍带走热量
散热效能
提升20%
降温幅度
15-20℃
转子采用全新CD纹设计极具辨识度
IPX5
兼顾防水防尘,风雨无阻
整机防护达到IPX5
严选材料,
成熟工艺
用H+耐高温漆包线
耐温超200℃
用H+耐高温漆包线耐温超200℃
产品通过-20-60℃
高低温极端环境运行试验
进口防水
滚珠轴承
进口防水滚珠轴承
高性能
耐高温
弧形厚磁钢
高性能耐高温弧形厚磁钢
极限优化电机磁路,
精准公差控制,
最高性能可提升10%以上
极限优化电机磁路,
精准公差控制,最高性能可提升10%以上
负载性能参数
以上数据为室温25℃,海平面高度的环境下变化油门输入调节拉力测得,电机温度为额定油门运行10分钟温度。
尺寸
H6M 工程图
H8M 工程图
产品名称
H6M H8M
基本参数
最大拉力 6.5kg 7.5kg
推荐锂电节数 12S 12S
单轴拉力 2-2.5kg/Rotor 2.5-3.5kg/Rotor
产品重量(含线不含桨) 418g 498g
适用碳管尺寸 φ30mm φ30mm
适用环境温度 -20℃~50℃ -20℃~50℃
防护等级 IP45 IP45
电机
定子尺寸 Φ62*10 mm Φ81*8 mm
KV值 130KV 85KV
电机外径 Φ67.7 * 33.1mm Φ87*34.7 mm
电调
型号 60A-FOC 60A-FOC
PWM输入信号电平 3.3V/5V 3.3V/5V
工作脉宽 1100-1940μs 1100-1940μs
工作频率 50-500HZ 50-500HZ
最大允许电压 63V 63V
持续电流(非密闭环境温度≤60 ℃) 20A 20A
最大电流 (非密闭环境温度≤ 60℃) 60A 60A
通讯接口 CAN CAN
固件升级 支持 支持
数字通讯油门 CAN CAN
螺旋桨
直径/螺距 22*7.8" 30*9.8"
桨叶总重量 36g(直桨) 71g(直桨)

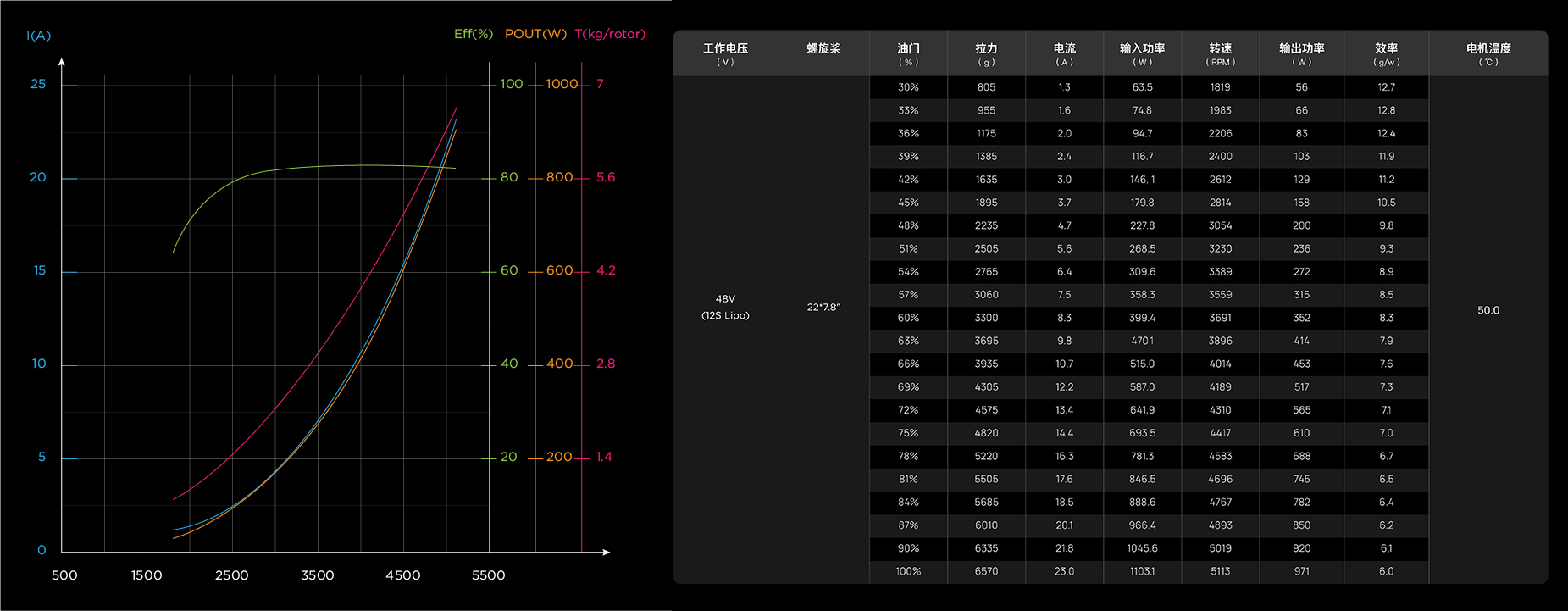

H6M拉力表负载性能参数
H6M 动力套技术参数

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

效率(g/W)

电机温度(℃)

48V
(12S LIPO)

22*7.8"

30%

805

1.3

63.5

1819

12.7

50.0

33%

955

1.6

74.8

1983

12.8

36%

1175

2.0

94.7

2206

12.4

39%

1385

2.4

116.7

2400

11.9

42%

1635

3.0

146.1

2612

11.2

45%

1895

3.7

179.8

2814

10.5

48%

2235

4.7

227.8

3054

9.8

51%

2505

5.6

268.5

3230

9.3

54%

2765

6.4

309.6

3389

8.9

57%

3060

7.5

358.3

3559

8.5

60%

3300

8.3

399.4

3691

8.3

63%

3695

9.8

470.1

3896

7.9

66%

3935

10.7

515.0

4014

7.6

69%

4305

12.2

587.0

4189

7.3

72%

4575

13.4

641.9

4310

7.1

75%

4820

14.4

693.5

4417

7.0

78%

5220

16.3

781.3

4583

6.7

81%

5505

17.6

846.5

4696

6.5

84%

5685

18.5

888.6

4767

6.4

87%

6010

20.1

966.4

4893

6.2

90%

6335

21.8

1045.6

5019

6.1

100%

6570

23.0

1103.1

5113

6.0

以上数据为室温 25°C、 海平面高度的环境下,变化油门输入调节拉力测得,电机温度为额定油门点运行10分钟温度

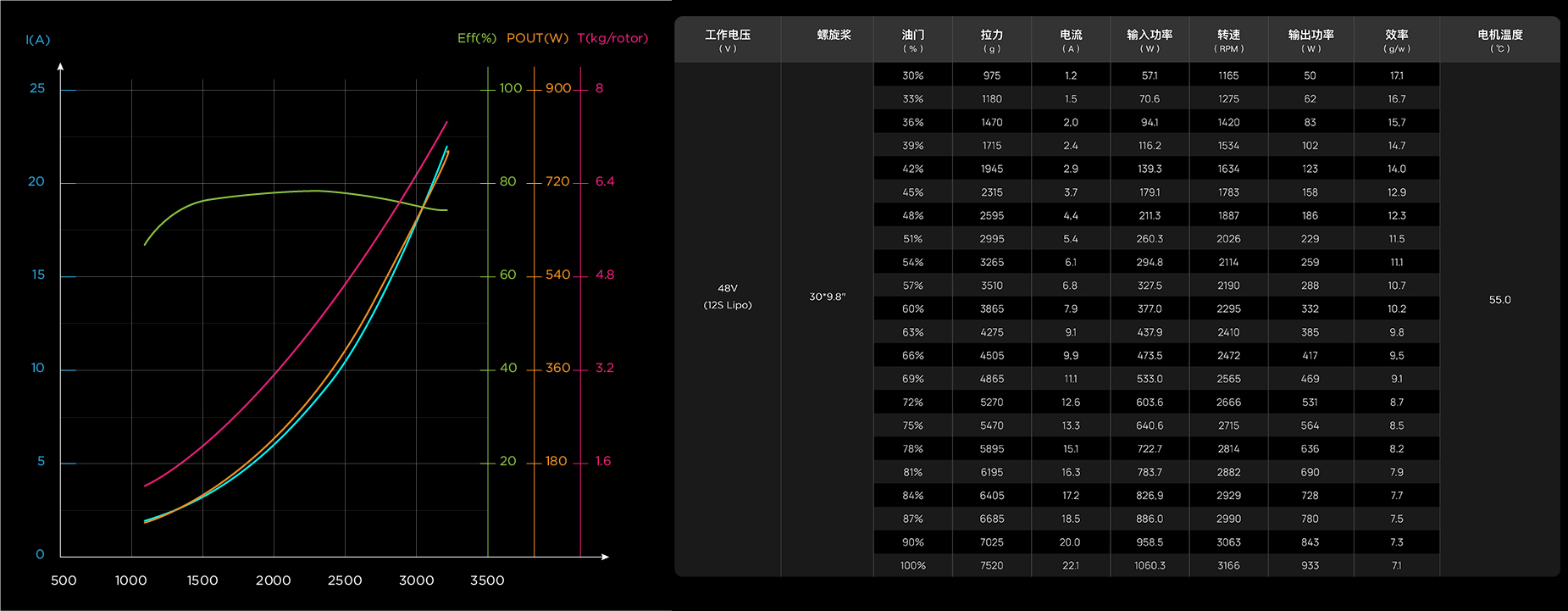

H8M负载性能参数
H8M 动力套技术参数

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

效率(g/W)

电机温度(℃)

48V (12S LIPO)

30*9.8"

30%

975

1.2

57.1

1165

17.1

55.0

33%

1180

1.5

70.6

1275

16.7

36%

1470

2.0

94.1

1420

15.7

39%

1715

2.4

116.2

1534

14.7

42%

1945

2.9

139.3

1634

14.0

45%

2315

3.7

179.1

1783

12.9

48%

2595

4.4

211.3

1887

12.3

51%

2995

5.4

260.3

2026

11.5

54%

3265

6.1

294.8

2114

11.1

57%

3510

6.8

327.5

2190

10.7

60%

3865

7.9

377.0

2295

10.2

63%

4275

9.1

437.9

2410

9.8

66%

4505

9.9

473.5

2472

9.5

69%

4865

11.1

533.0

2565

9.1

72%

5270

12.6

603.6

2666

8.7

75%

5470

13.3

640.6

2715

8.5

78%

5895

15.1

722.7

2814

8.2

81%

6195

16.3

783.7

2882

7.9

84%

6405

17.2

826.9

2929

7.7

87%

6685

18.5

886.0

2990

7.5

90%

7025

20.0

958.5

3063

7.3

100%

7520

22.1

1060.3

3166

7.1

以上数据为室温 25°C、 海平面高度的环境下,变化油门输入调节拉力测得,电机温度为额定油门点运行10分钟温度
