QuicRun Fusion Mini16

概览
技术参数
技术支持
推荐配件
细节图

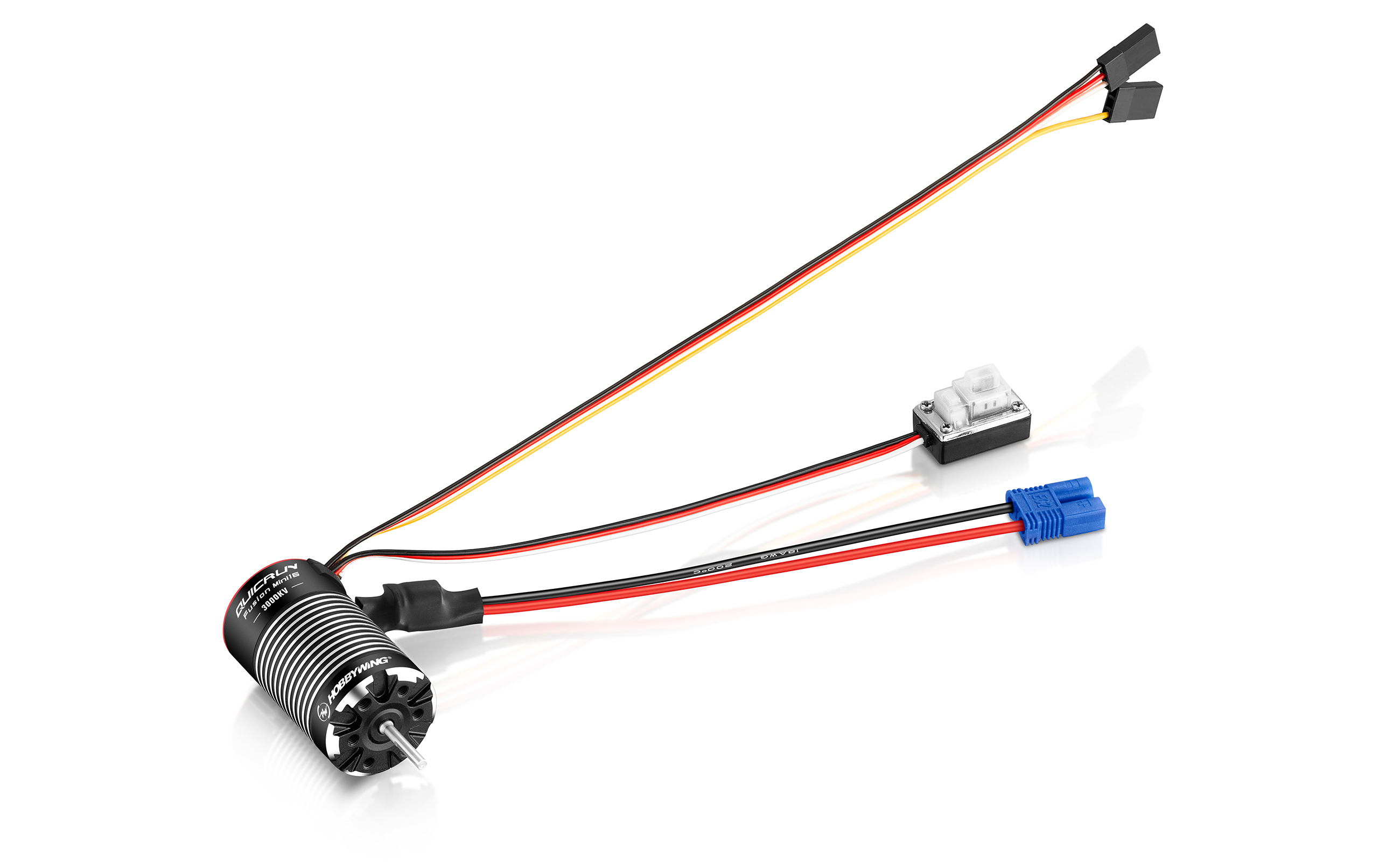

一体化设计

适用于1/18和1/16车型且商品化的FOC一体动力系统，
整体体积仅为24*42mm，重量仅为72g（含线和插头），
车架布局走线更简便、美观，
有效解决部分攀爬车因内部空间小布线难的问题。

实时调整拖刹力度

黄色信号线连接到接收机某空闲通道时，
可使用遥控器实时调整拖刹力度，
轻松实现各种应用环境下对拖刹力度的需求。

备注：黄色信号线也为编程线，连接方式见说明书。

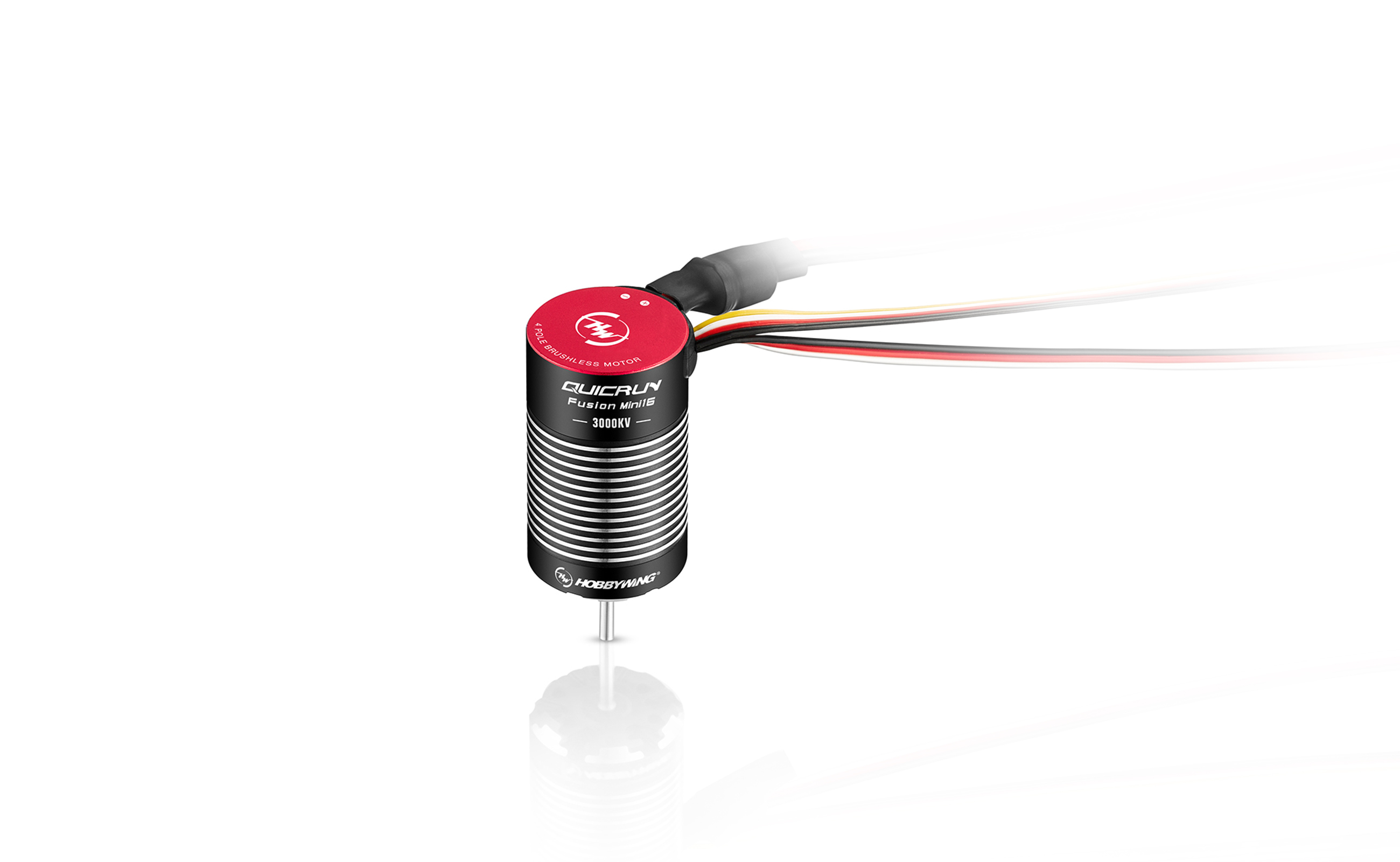

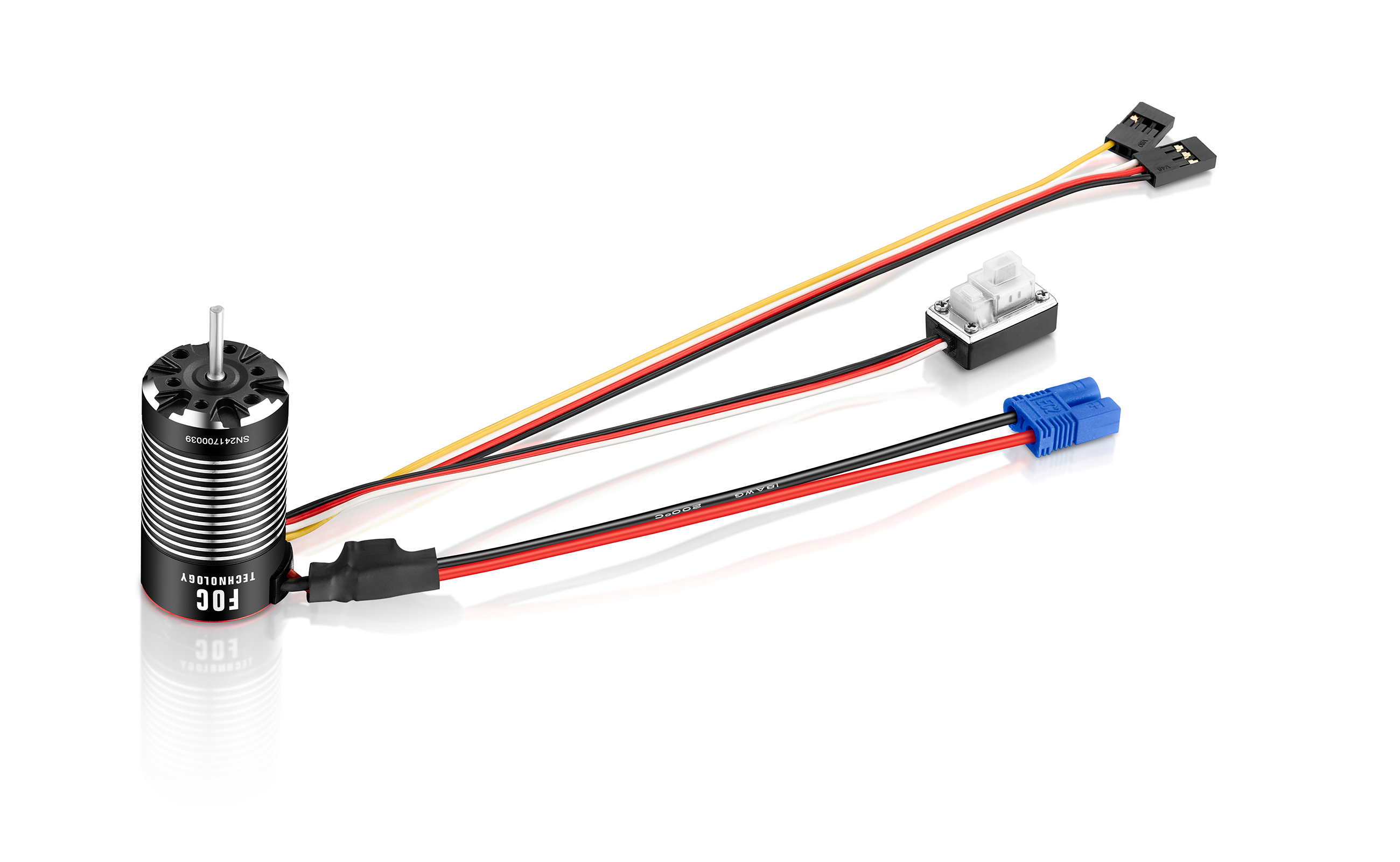

FOC 驱动
线性佳
扭力大
近乎静音

采用 FOC 驱动，
低速运行时扭力非常强大，
即使在极低速度下运转仍非常顺畅，
远超普通有感动力系统，
甚至比有刷动力还要更好；
另电机运行时解决了车手讨厌的驱动噪音，
近乎静音。

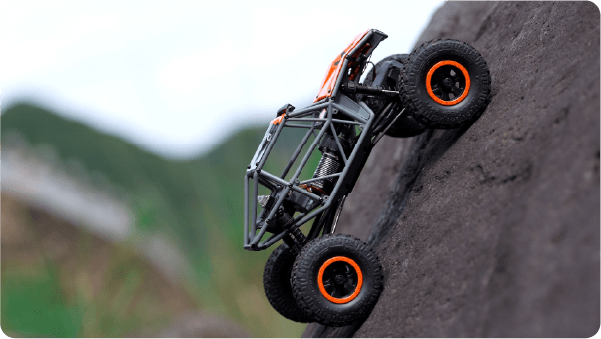

智能化扭矩输出及速度闭环控制
让操控得心应手

车子在上坡时，
电调自动增大输出扭矩从而克服阻力顺利上坡；
下坡时，
电调自动减小输出扭矩并稳定控制车速。

备注：运行模式设为普通模式时，无定速功能，类似有刷的效果。

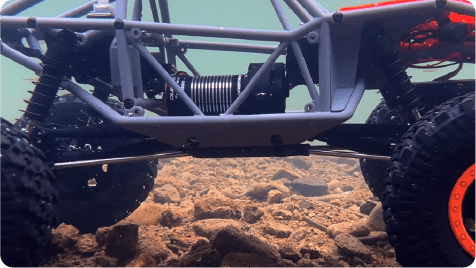

IP66 防护级别

整套动力防护等级 IP66，
面对泥沙、冰雪、积水等各种复杂路况都能应对自如。

强大内置 BEC

持续电流
4A
最大电流
10A
且输出电压
6V/7.4V 可切换

轻松驱动各种强力舵机及高压舵机，
为玩家带来随心所欲的操控乐趣。

可选配电机转换板
兼容25.4mm安装孔

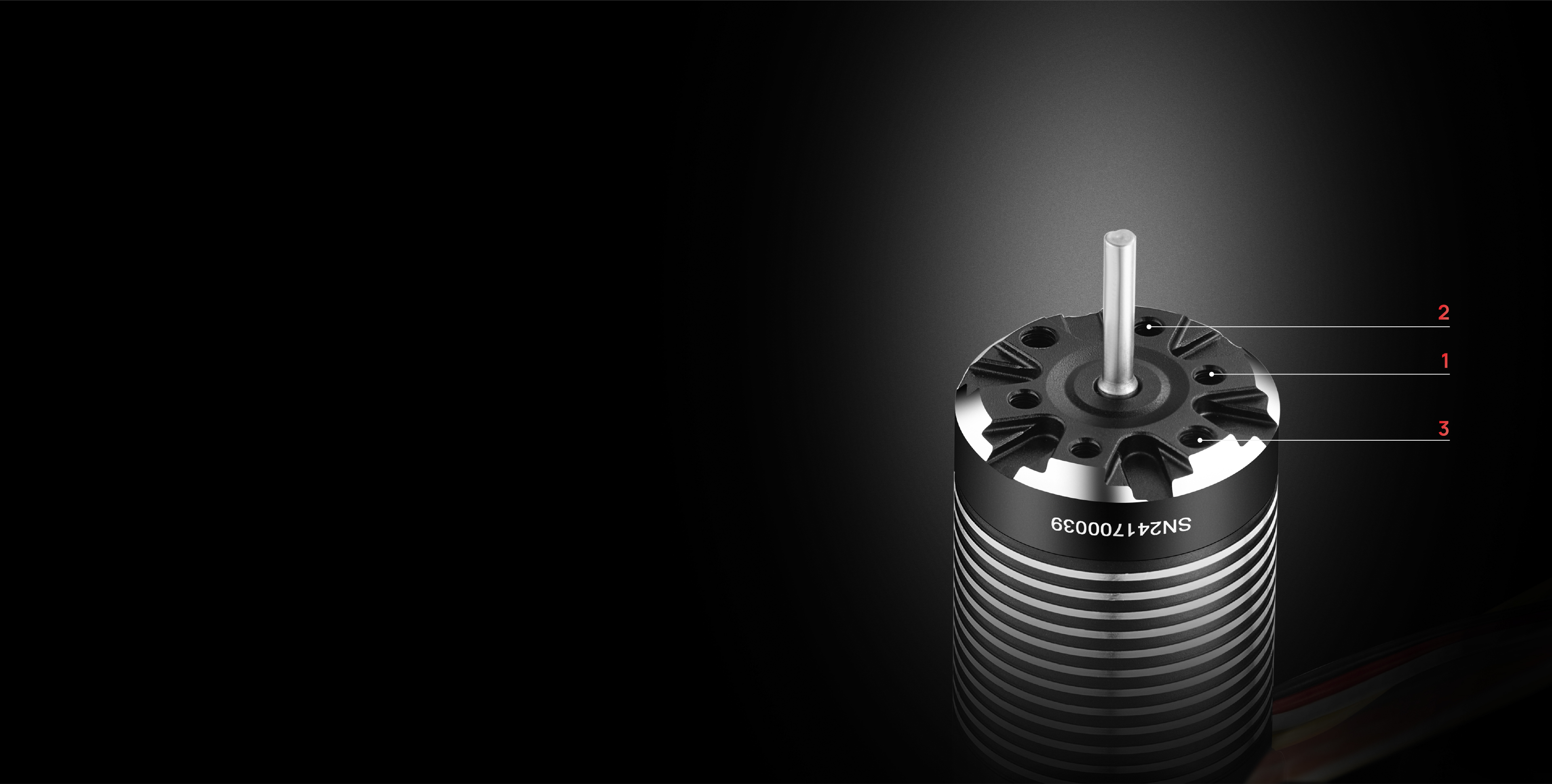

电机内置三组安装孔
14mm-M2.5¹ 16mm-M2.5² 17mm-M3³
当车架安装孔为25.4mm 时，
可选购电机安装转换板，以适配更多大比例车型。

备注：电机安装转换板为非标配件，需另购！（产品编码30850502）

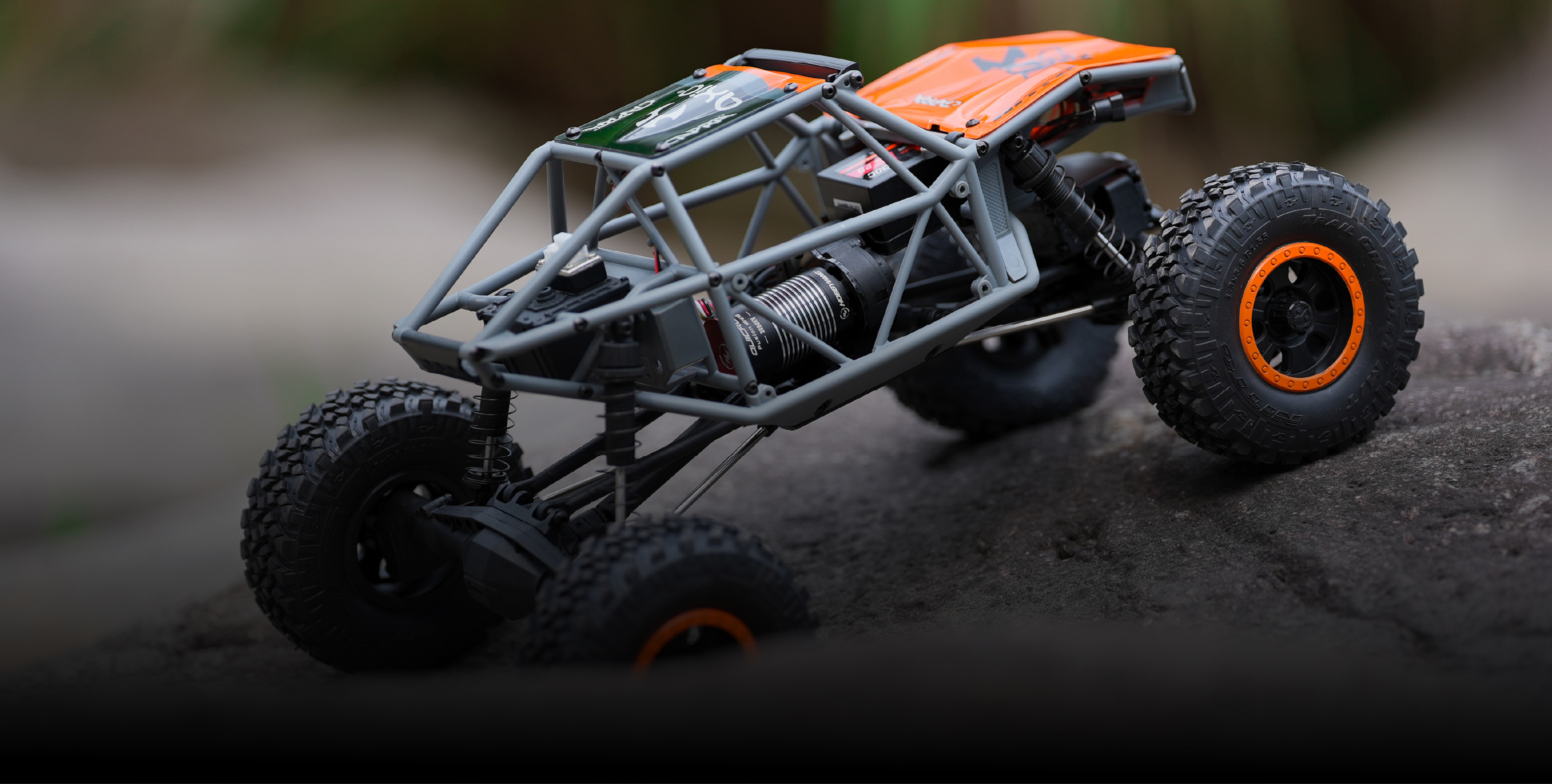

适用性广泛

动力不仅适用于
1/16、1/18
攀爬车型
也满足
1/14、1/12、1/10
轻量化单速车型（ ≤1.8kg, 齿比≥60）。

注意：因各厂家比例尺寸有所差别，请核实车架马达空间是否足够再购买，
如Traxxas 1/18 TRX-4M 则无法安装此动力。

支持三种运行模式

满足多种应用需求

1
经典的
定速模式 (直接正反转)
2
无定速功能的
普通模式 (正反转带刹车)
3
无定速功能的
普通模式 (直接正反转)

支持 LED / LCD 多种编程盒

电调不但支持简易的 LED 编程盒，
也支持更专业显示更为完整的 LCD 编程盒。

LED programming box
LCD programming box PRO

丰富适用的参数项

电调富含 13 项可调参数项，
满足各种应用设定需求。

产品名称

QuicRun Fusion Mini16

产品编号

30120403

类型

比例	1/16^th,1/18^th
有刷 / 无刷	无刷
有感 / 无感	有感
防水	防水

硬件参数

持续 / 峰值电流	30A/80A
电池节数	2-3S LiPo,6-9 Cells NiMH
BEC输出	6V/7.4V可调，持续电流4A（开关稳压方式）
电机KV值	3000KV
电机极数	4

线材及插头

电源线	黑色-18AWG-150mm1 红色-18AWG-150mm1
电源插头	EC2

参数编程方式

电调自身SET键	不支持
LED设定盒	支持
LCD G2编程盒	支持
LCD Pro	支持(不支持蓝牙调参)
OTA Programmer	不支持
编程接口	油门线+黄色信号线

固件

固件在线升级

不支持

尺寸及重量

电机外径/长度	24mm/42mm
轴径/外露长度	2.3mm/13.5mm
重量	72g（含线材插头）

应用

适用车型	1/16^th,1/18^th 攀爬车

技术支持

用户手册文档

说明书

LED Program Box_General

编号：30501003
规格：88x58x14mm（长x宽x厚）
主要应用：空模无刷电调：Platinum V1/V2、
FlyFun V5, Skywalker V2系列
车模无刷电调：XeRun(大部分)、EzRun、
QuicRun(酷跑)系列
船模无刷电调：SeaKing非Pro系列

LCD Program Box Pro

NEW

LCD Program Box Pro

编号: 30502002
输入电压: DC 5V~12.6V
适用范围: 无刷电调
重量: 85g
显示屏: LCD液晶屏幕

QuicRun Fusion Mini16电机转接板
