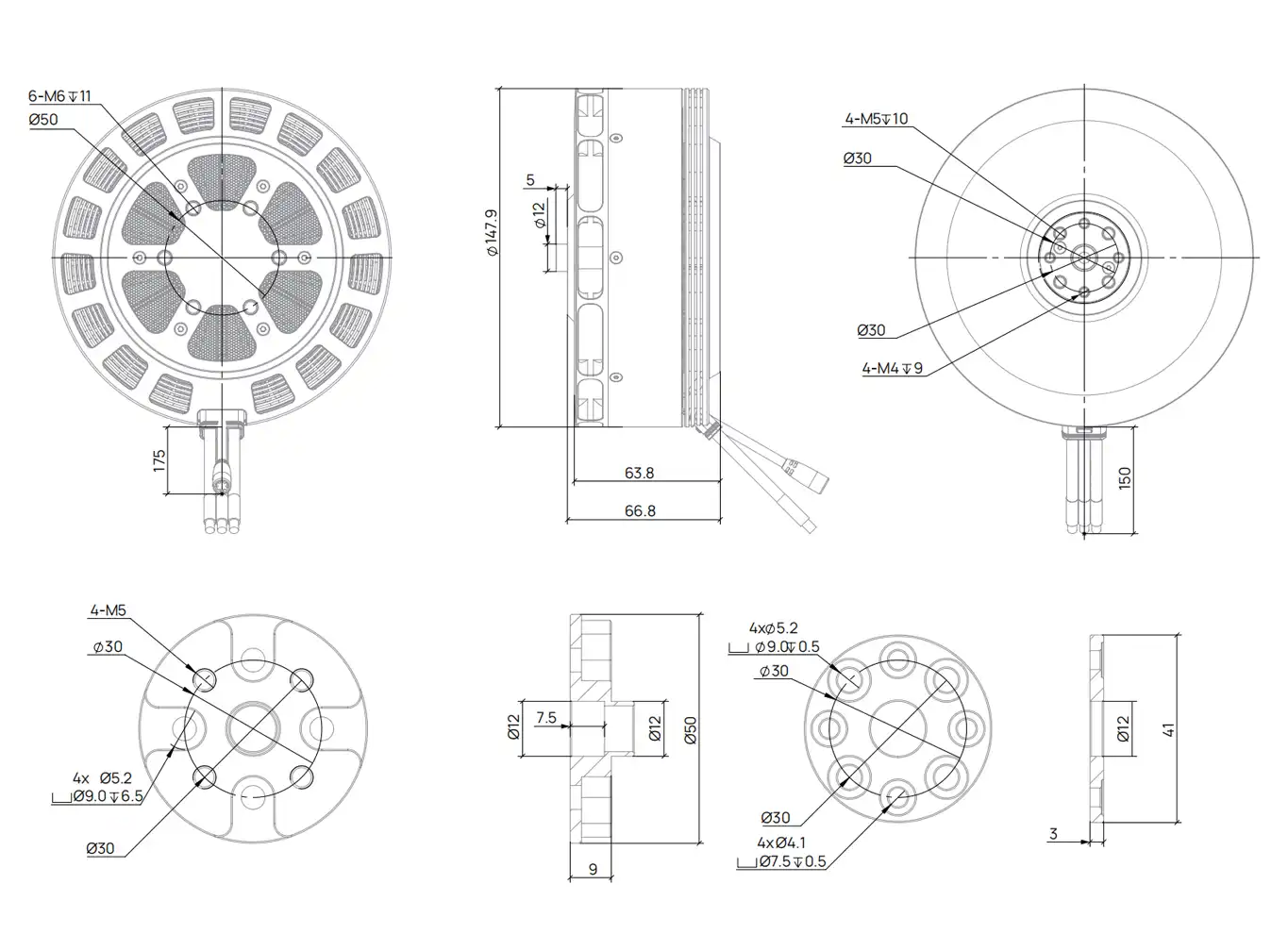

V13823 工程图

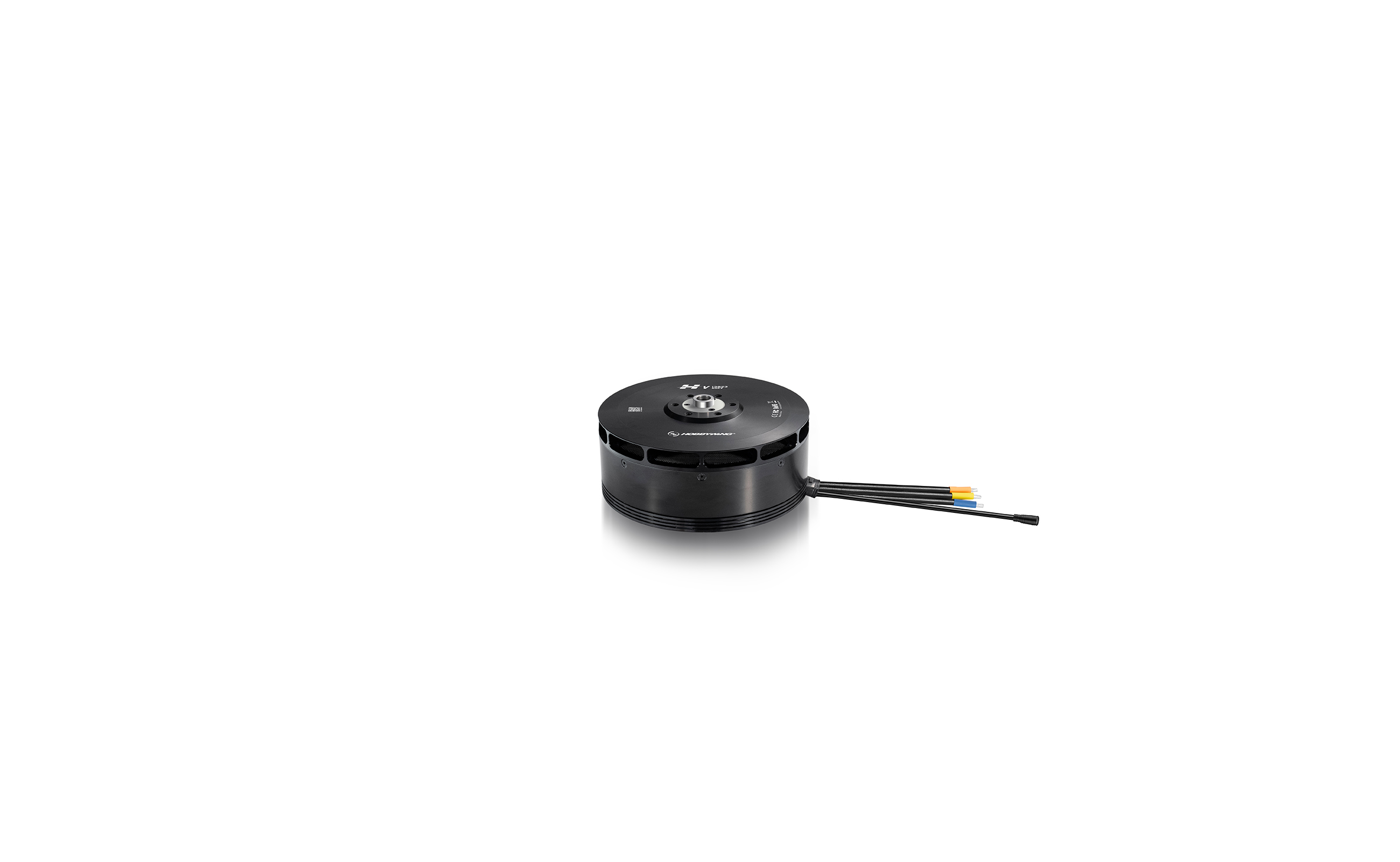

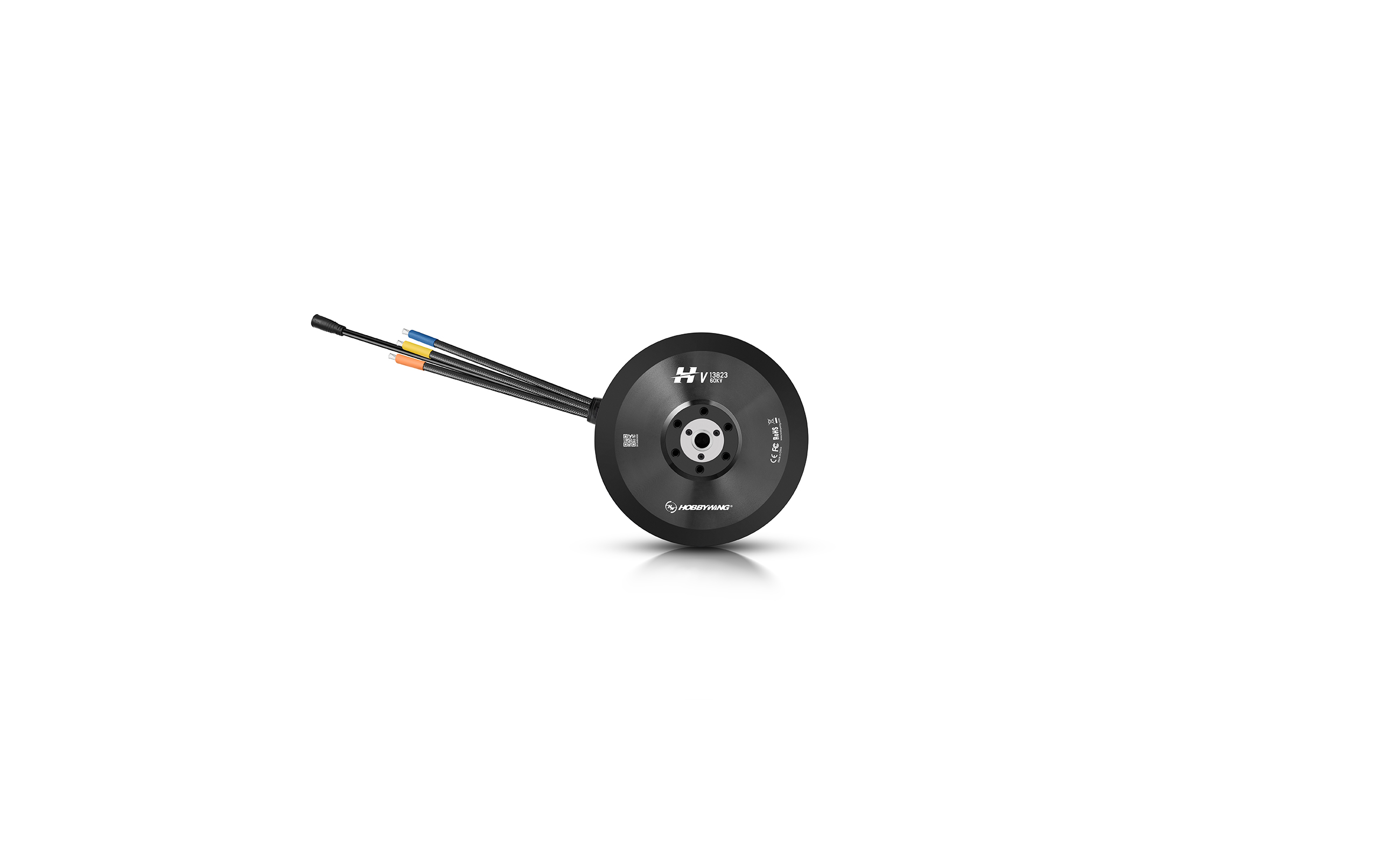

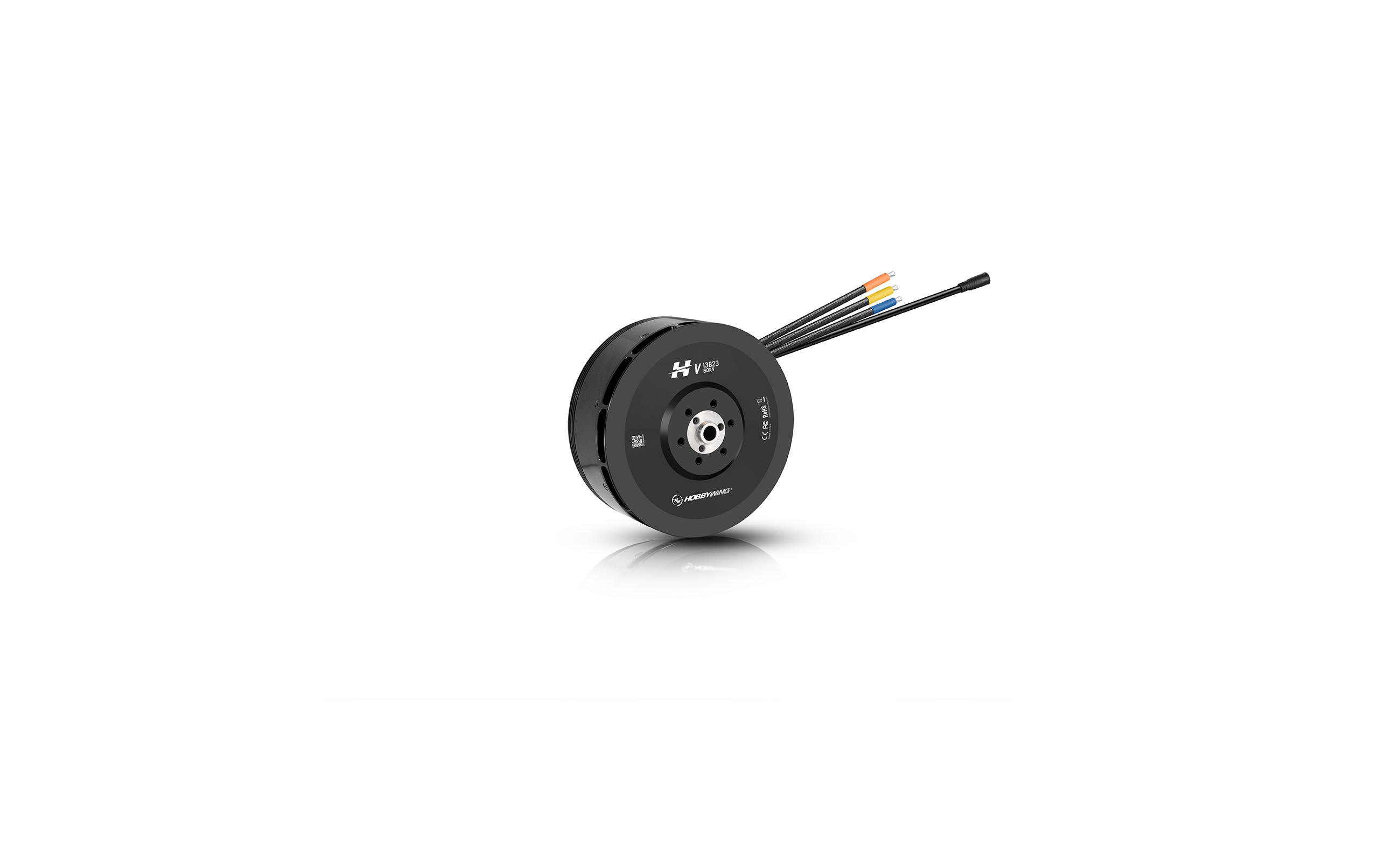

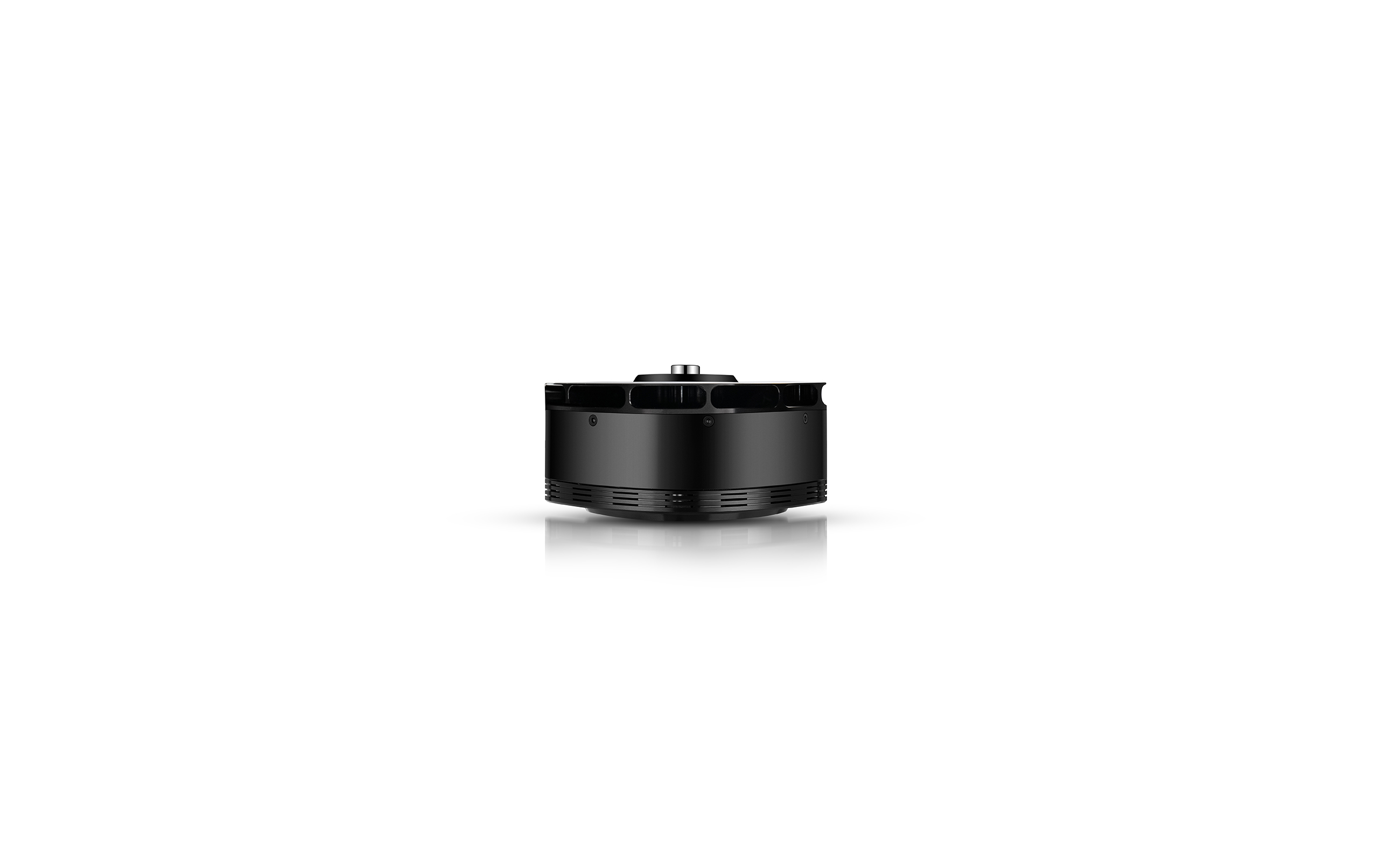

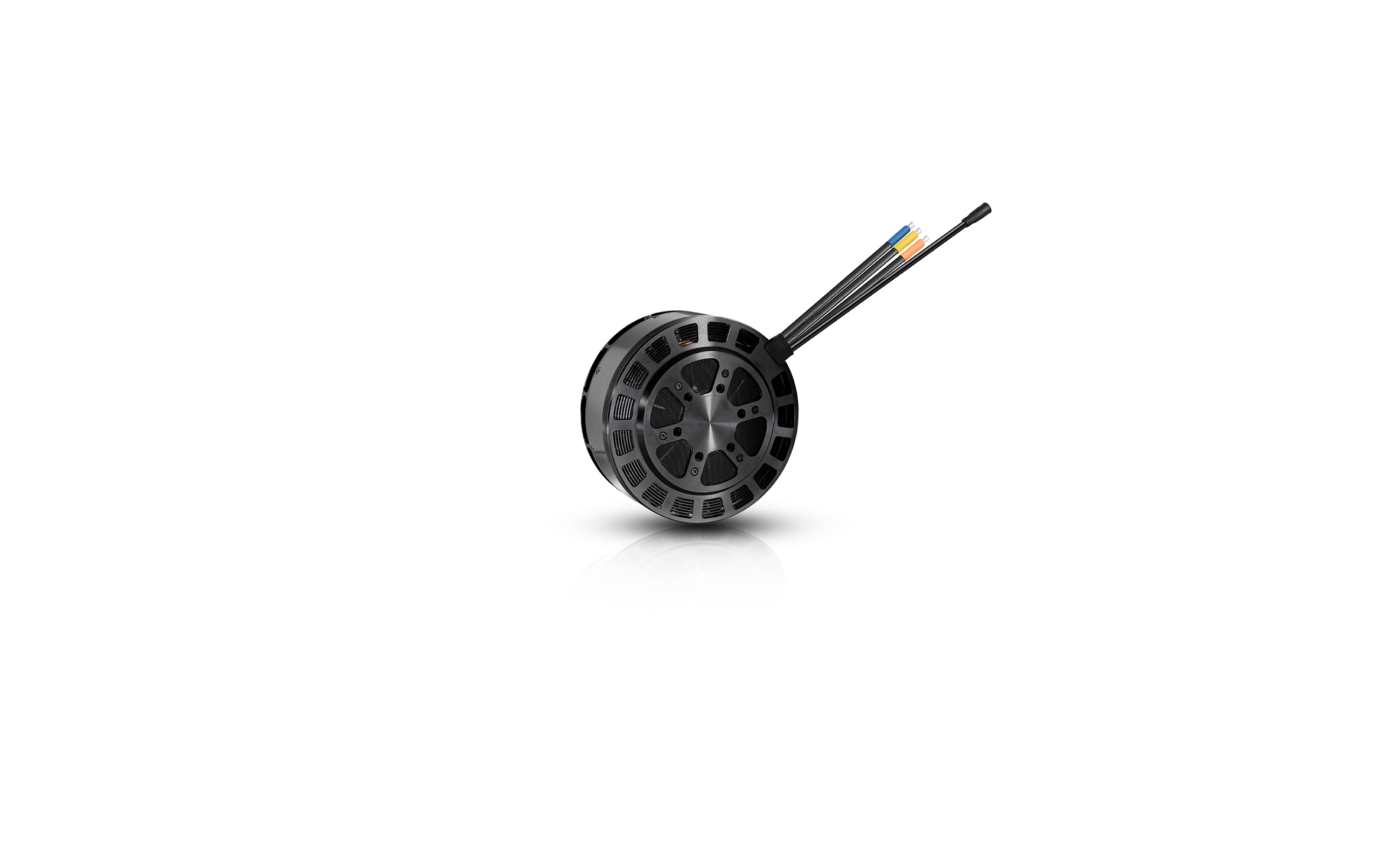

产品名称V13823
基础参数
  • 产品型号
  • 防尘防水等级
  • 电机尺寸
  • 槽极数
  • 定子尺寸
  • 电机整体动平衡标准
  • 定子工艺
  • 轴承型号
  • 漆包线等级
  • 出轴轴径
  • 磁铁等级
  • 桨叶安装孔尺寸
  • 线圈绝缘测试
  • 电机安装孔尺寸
  • 额定输入功率
  • 额定输出功率
  • V13823-60KV
  • IP45
  • Φ147.9*H66.8 mm
  • 36槽42极
  • Φ138*H23 mm
  • ≤55 mg
  • 高品质硅钢片,防锈处理,耐180℃高温涂覆
  • 高品质防水轴承
  • 220 ℃
  • Φ12 mm
  • 130 ℃
  • 4×M5@D30 mm & 4×M4@D30 mm
  • 1000V交流耐压测试
  • 6×M6@D50 mm
  • 6380 W
  • 5330 W
技术参数
  • KV值
  • 额定电压
  • 空载电流
  • 最大电流/A(非密闭环境温度 ≤25 ℃)
  • 最大功率
  • 额定拉力
  • 最大拉力
  • 相间内阻
  • 出线规格
  • 三相线出线长度
  • 磁编出线长度
  • 电机重量(含线)
  • 60 KV
  • LiPo-24S(92V)
  • ≤10.8 A(92V)
  • 213 A
  • 19600 W
  • 30~35 kg(92V@42x16.5)
  • 70.6 kg (92V@42x16.5)
  • 14.97~15.89 mΩ
  • 漆包线直出
  • 150±10 mm
  • 175±10 mm
  • 2160 g
应用搭配推荐
  • 旋翼电机
  • 旋翼桨叶
  • 搭配电调
  • 电池电压
  • 单轴应用拉力区间
  • 四轴最大起飞重量
  • V13823-60KV
  • 42x16.5
  • XRotor Pro H300A 24S BLDC IPC G3
    XRotor Pro H300A 24S FOC G2
  • 24S LiPo
  • 30~35 kg
  • 120~140 kg

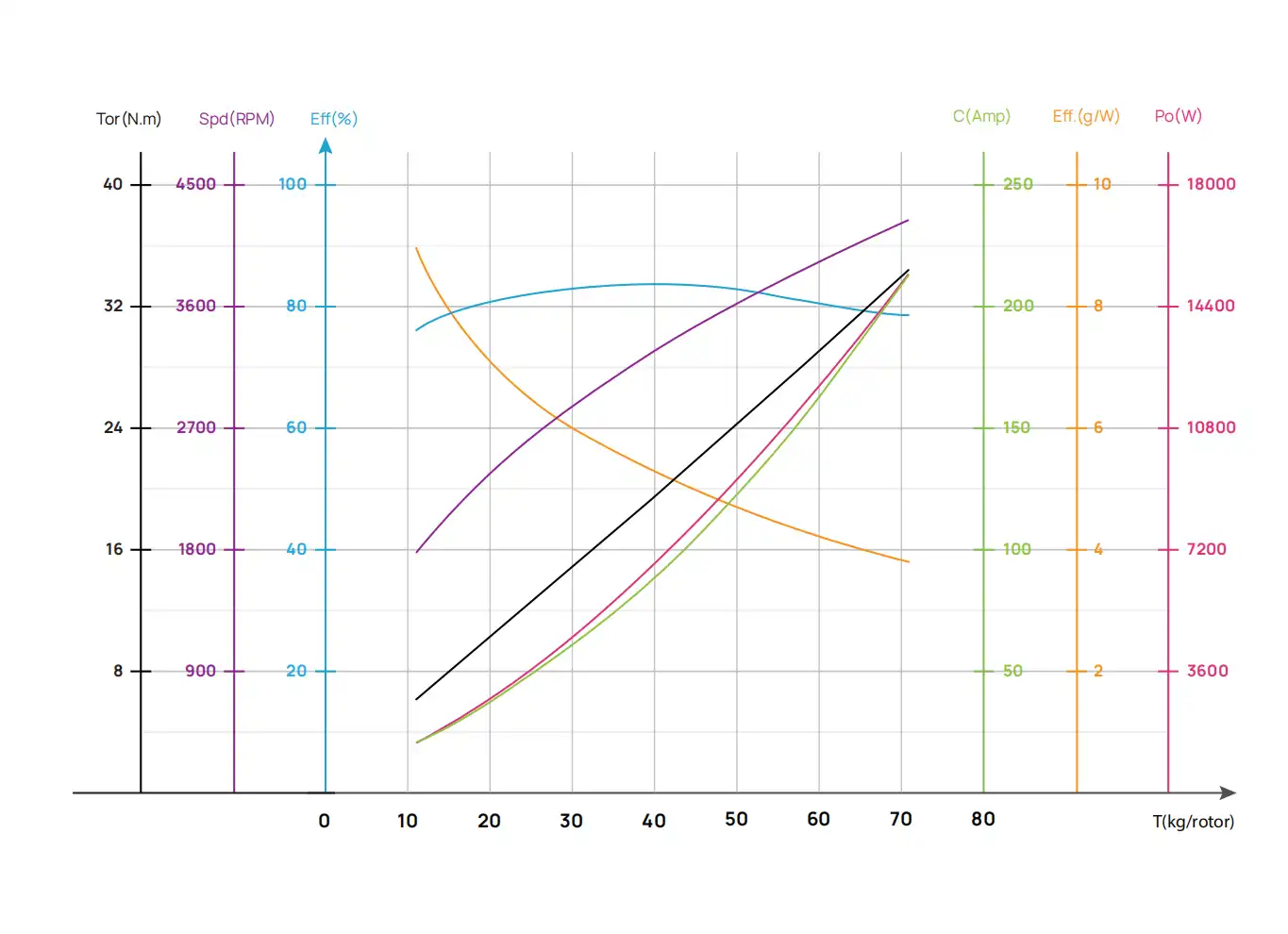

60KV+42x16.5 (92V) 负载性能参数
60KV+42x16.5 (92V) 拉力数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N·m)

输出功率(W)

电机温度(℃)

92V
(24S LiPo)

42x16.5

33%

10892

13.4

1229.2

1732

8.9

5.16

935.5

/

35%

11952

15.2

1395.5

1814

8.6

5.66

1075.4

37%

13235

17.5

1606.8

1908

8.2

6.27

1252.9

39%

14679

20.2

1856.6

2009

7.9

6.96

1463.3

42%

17036

24.9

2289.4

2163

7.4

8.08

1829.2

45%

19517

30.2

2774.7

2313

7.0

9.26

2241.8

48%

22041

35.8

3297.2

2454

6.7

10.46

2687.7

51%

24570

41.8

3847.6

2586

6.4

11.67

3159.7

54%

27096

48.1

4423.7

2710

6.1

12.88

3655.0

57%

29637

54.7

5030.0

2829

5.9

14.10

4177.6

60%

32227

61.7

5676.5

2945

5.7

15.35

4734.5

63%

34911

69.3

6378.7

3060

5.5

16.65

5335.8

66%

37734

77.8

7155.3

3176

5.3

18.02

5994.4

69%

40737

87.2

8027.7

3295

5.1

19.49

6724.4

72%

43949

98.0

9017.1

3416

4.9

21.06

7533.4

75%

47374

110.2

10141.8

3540

4.7

22.74

8430.7

78%

50994

124.0

11411.1

3664

4.5

24.53

9411.0

81%

54750

139.3

12818.1

3786

4.3

26.39

10462.5

84%

58543

155.7

14328.7

3903

4.1

28.28

11559.0

87%

62222

172.5

15871.8

4013

3.9

30.13

12662.0

90%

65578

188.4

17334.1

4110

3.8

31.84

13701.4

100%

70626

212.9

19593.7

4260

3.6

34.44

15363.8

*以上数据为好盈实验室于室温 25℃、海平面高度,变化油门输入调节测得,仅供参考。
