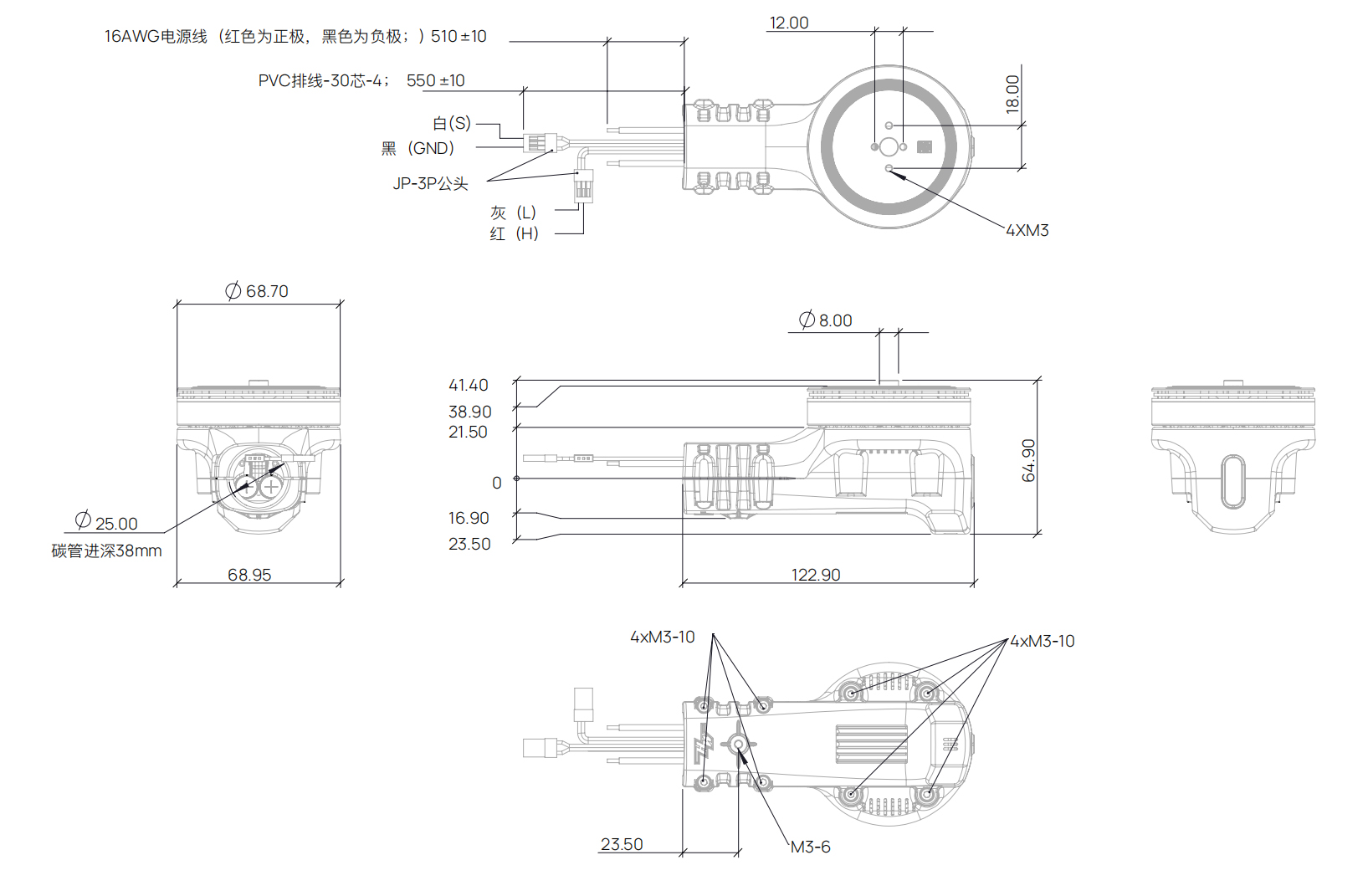

CM-X6-SE 工程图
产品名称
CM-X6-SE
基本参数
产品型号 CM-X6-SE
最大拉力 6.2kg
单轴拉力 2.2kg
推荐拉力力效 10g/W
电压范围 9~27V
额定电压 23V
适配锂电池 6S(LiPo)
适⽤碳管直径 25mm
动力套重量(含线、桨) 373±15g
线材规格 电源线:16AWG*410±10mm 信号线:530±10mm
适用环境温度 -20~50℃
防尘防水等级 IP43
电机
产品型号 6208-280KV
电机重量(含线) 173g±10g
电机外直径 68.7mm
槽极数 24N28P
电调
产品型号 60A-BLDC
通讯方式 UAVCAN
电调尺寸 55mm*25mm(PCB)
重量(不含线) 15g
最大电流 60A(3s)
持续电流 30A
油门行程校准 不支持
双油门 PWM+CAN
PWM脉宽 1100-1940μs
故障存储 支持
螺旋桨
产品型号 HF22*7.0"
单支重量 66g
主要材质 碳塑折叠桨
安装尺寸 D18-2*M3&D20-2*M3,中心孔 D8
CM-X6-SE 负载性能参数
CM-X6-SE 动力套技术参数

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度℃

23V (6S LiPo)

22*7.0"

33%

1076

3.6

83.8

2105

12.8

0.28

72℃

35%

1209

4.2

96.1

2220

12.6

0.31

37%

1351

4.8

110.7

2340

12.2

0.34

39%

1500

5.5

127.2

2461

11.8

0.38

42%

1733

6.7

155.3

2642

11.2

0.44

45%

1974

8.1

186.8

2819

10.6

0.50

48%

2219

9.6

221.0

2988

10.0

0.55

51%

2467

11.2

257.6

3149

9.6

0.62

54%

2717

12.9

296.3

3301

9.2

0.68

57%

2969

14.6

337.2

3447

8.8

0.74

60%

3223

16.5

380.3

3588

8.5

0.80

63%

3480

18.5

425.9

3724

8.2

0.86

66%

3740

20.6

474.3

3858

7.9

0.92

69%

4003

22.8

526.0

3990

7.6

0.99

72%

4269

25.2

581.2

4122

7.3

1.05

75%

4538

27.8

640.0

4254

7.1

1.12

78%

4807

30.5

701.9

4385

6.8

1.19

81%

5073

33.3

766.4

4513

6.6

1.25

84%

5331

36.1

832.0

4634

6.4

1.32

87%

5577

38.9

896.5

4746

6.2

1.38

90%

5800

41.6

956.9

4842

6.1

1.44

100%

6207

46.4

1069.1

4996

5.8

1.54

“以上数据为室温 25°C、海平面高度的环境下 ,变化油门输入调节拉力测得 。电机温度是在额定拉力下,持续工作10分钟测得。”
