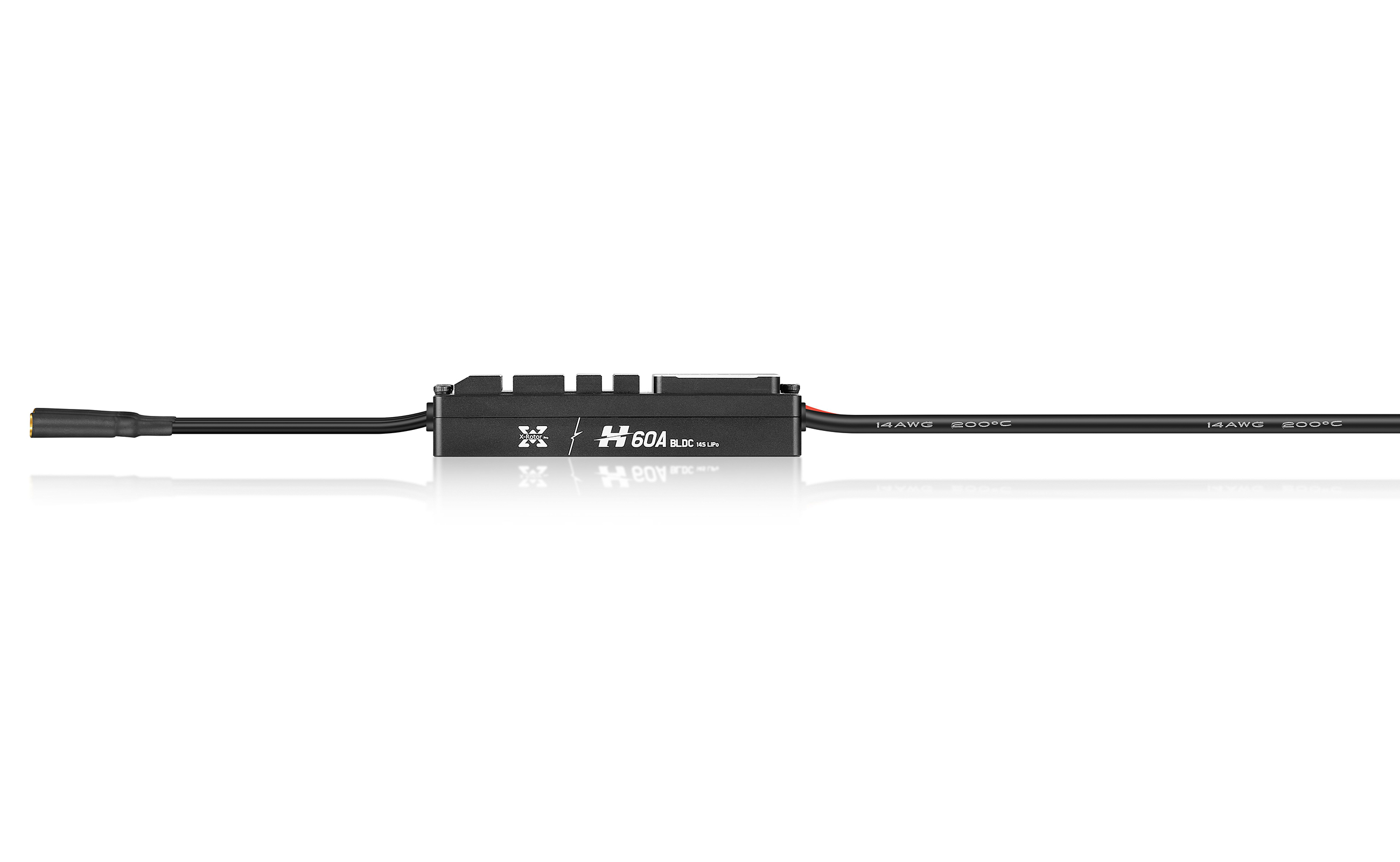

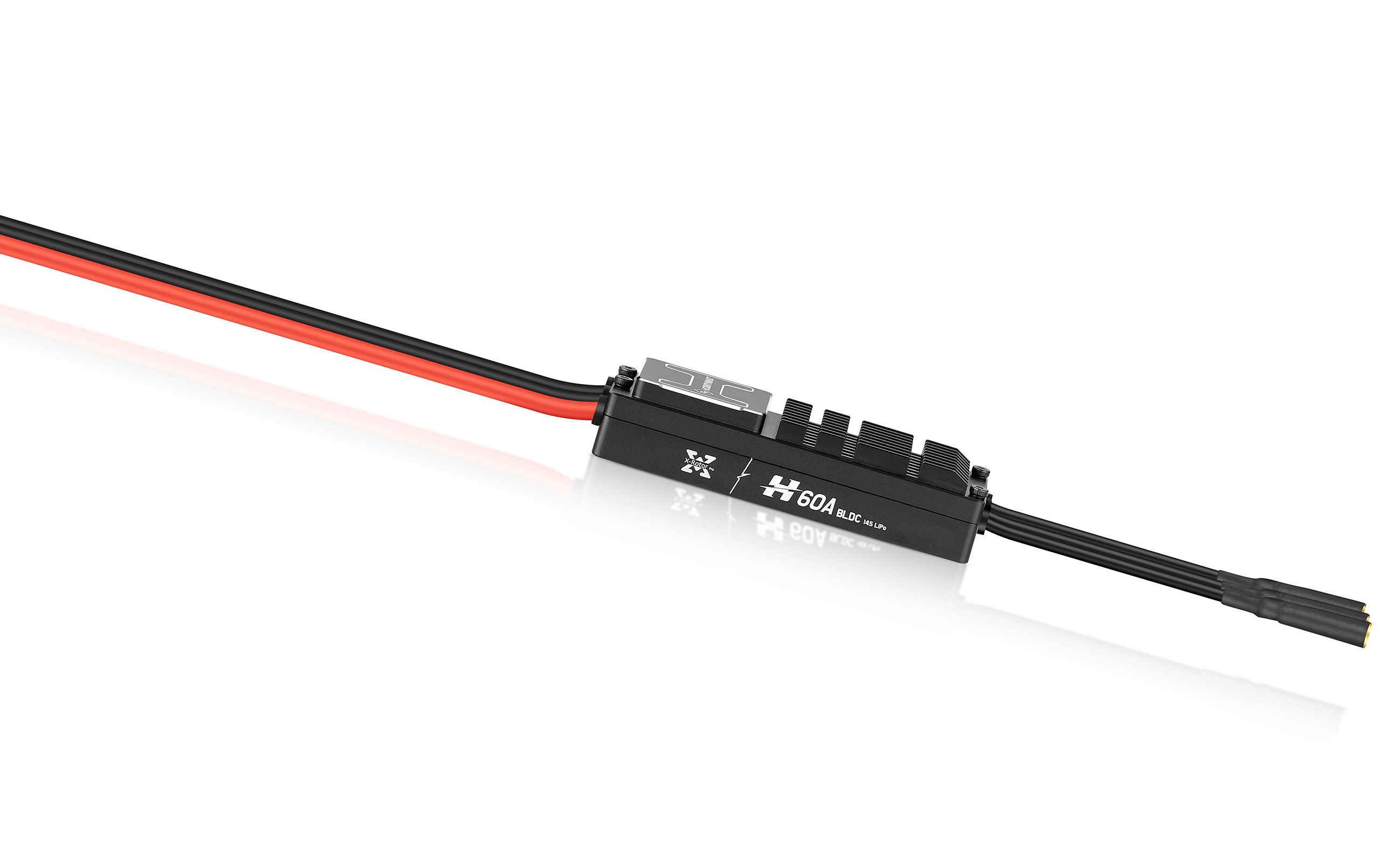

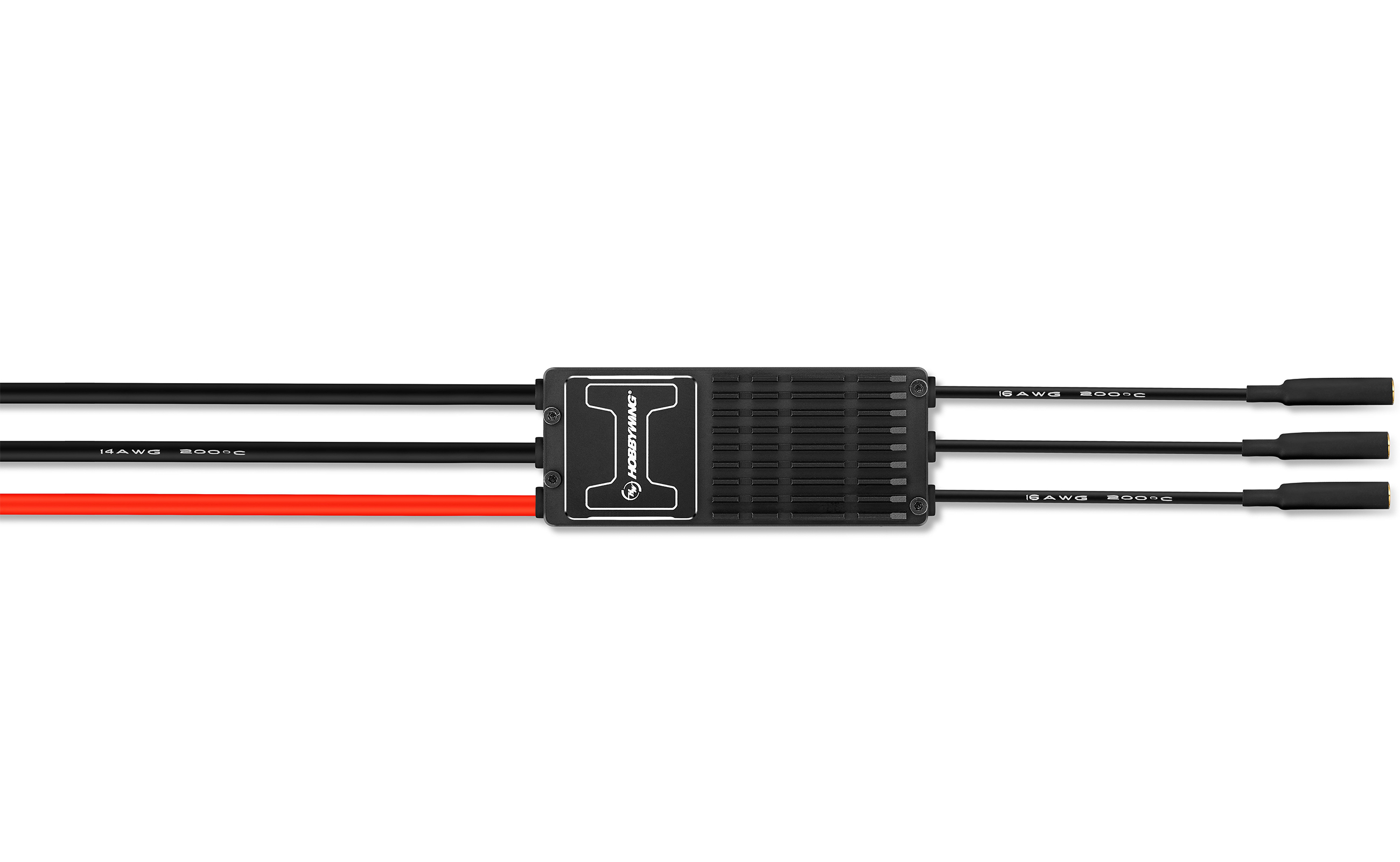

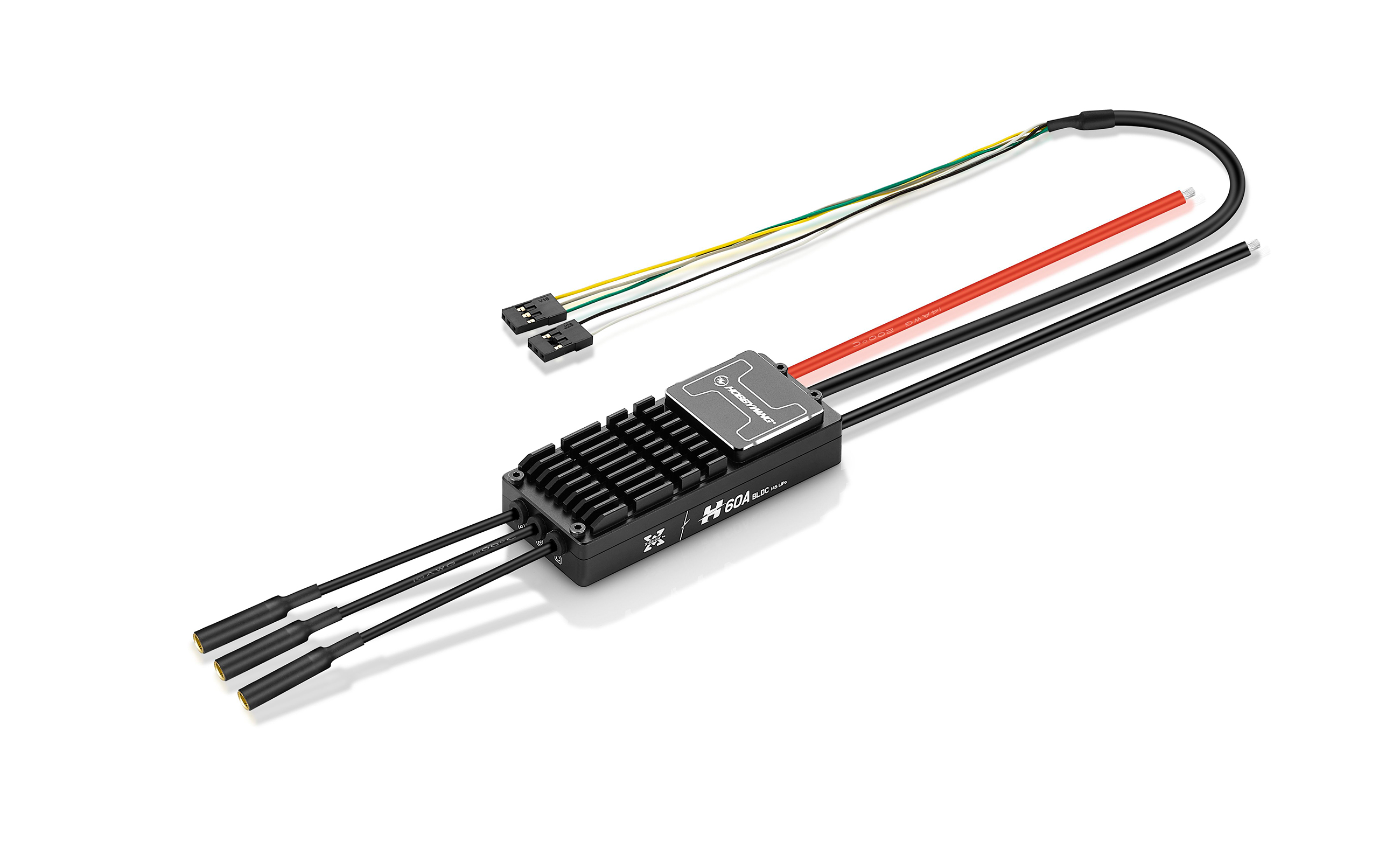

XRotor H60A 6S/14S BLDC/FOC

CAN 2.0通信技术
可通过飞控远程实时监控电调工作状态,精准诊断和分析动力系统数据
新一代黑匣子功能
毫秒级数据记录,实现快速数据分析,故障诊断
内置高速数据存储芯片,可存储2~48小时的运行数据,故障代码
全新系列外观
颜值高 散热性能出色

大面积散热鳍片
展现出色散热性能

硅胶防护套出线
线材防护更细致

体积小,轻量化

好盈H系列品质标准

  • 启动失败率

  • 无故障时间

抗干扰能力强
采用屏蔽信号线,全面保障信号可靠性
XRotor H60A 6S FOC/BLDC 工程图
XRotor H60A 14S FOC/BLDC 工程图

产品名称
XRotor Pro 60A 6S FOC XRotor Pro H60A 6S BLDC XRotor Pro H60A 14S BLDC XRotor Pro H60A 14S FOC
基本参数
电压范围 4-6S(12-27V) 4-6S(12-27V) 6-14S(18-63V) 6-14S(18-63V)
持续电流 40A(散热良好) 40A(散热良好) 25A(散热良好) 25A(散热良好)
最大电流 60A (3秒) 60A (3秒) 60A (3秒) 60A (3秒)
环境温度 -40℃~65℃ -40℃~65℃ -40℃~65℃ -40℃~65℃
通信方式 CAN总线(可定制串口) CAN总线(可定制串口) CAN总线(可定制串口) CAN总线(可定制串口)
隔离方式 支持定制油门隔离 支持定制油门隔离 支持定制油门隔离 支持定制油门隔离
固件升级 支持 支持 支持 支持
数字通讯油门 支持(CAN) 支持(CAN) 支持(CAN) 支持(CAN)
PWM电平 5V/3.3V 5V/3.3V 5V/3.3V 5V/3.3V
PWM频率 50-500Hz 50-500Hz 50-500Hz 50-500Hz
PWM脉宽 1100-1940μs 1100-1940μs 1100-1940μs 1100-1940μs
油门行程校准 固化不可校准 固化不可校准 固化不可校准 固化不可校准
双油门 支持(CAN+PWM) 支持(CAN+PWM) 支持(CAN+PWM) 支持(CAN+PWM)
桨叶定位 不支持 不支持 不支持 不支持
故障存储 2-48小时实时数据和故障数据,实时性达ms级别 2-48小时实时数据和故障数据,实时性达ms级别 2-48小时实时数据和故障数据,实时性达ms级别 2-48小时实时数据和故障数据,实时性达ms级别
防护等级 IP55(可定制IP67) IP55(可定制IP67) IP55(可定制IP67) IP55(可定制IP67)
产品重量(不含线) 53g 53g 67g 67g
产品体积 71*32.2*16.2mm 71*32.2*16.2mm 78.5*32.5*17.6mm 78.5*32.5*17.6mm
线材规格 输入线:硅胶线-14AWG-180mm

输出线:硅胶线-16AWG-75mm

信号线:屏蔽线-5芯-350mm-2个JR-3P公头
输入线:硅胶线-14AWG-180mm

输出线:硅胶线-16AWG-75mm

信号线:屏蔽线-5芯-350mm-2个JR-3P公头
输入线:硅胶线-14AWG-180mm

输出线:硅胶线-16AWG-80mm

信号线:屏蔽线-5芯-450mm-2个JR-3P公头
输入线:硅胶线-14AWG-180mm

输出线:硅胶线-16AWG-80mm

信号线:屏蔽线-5芯-450mm-2个JR-3P公头
