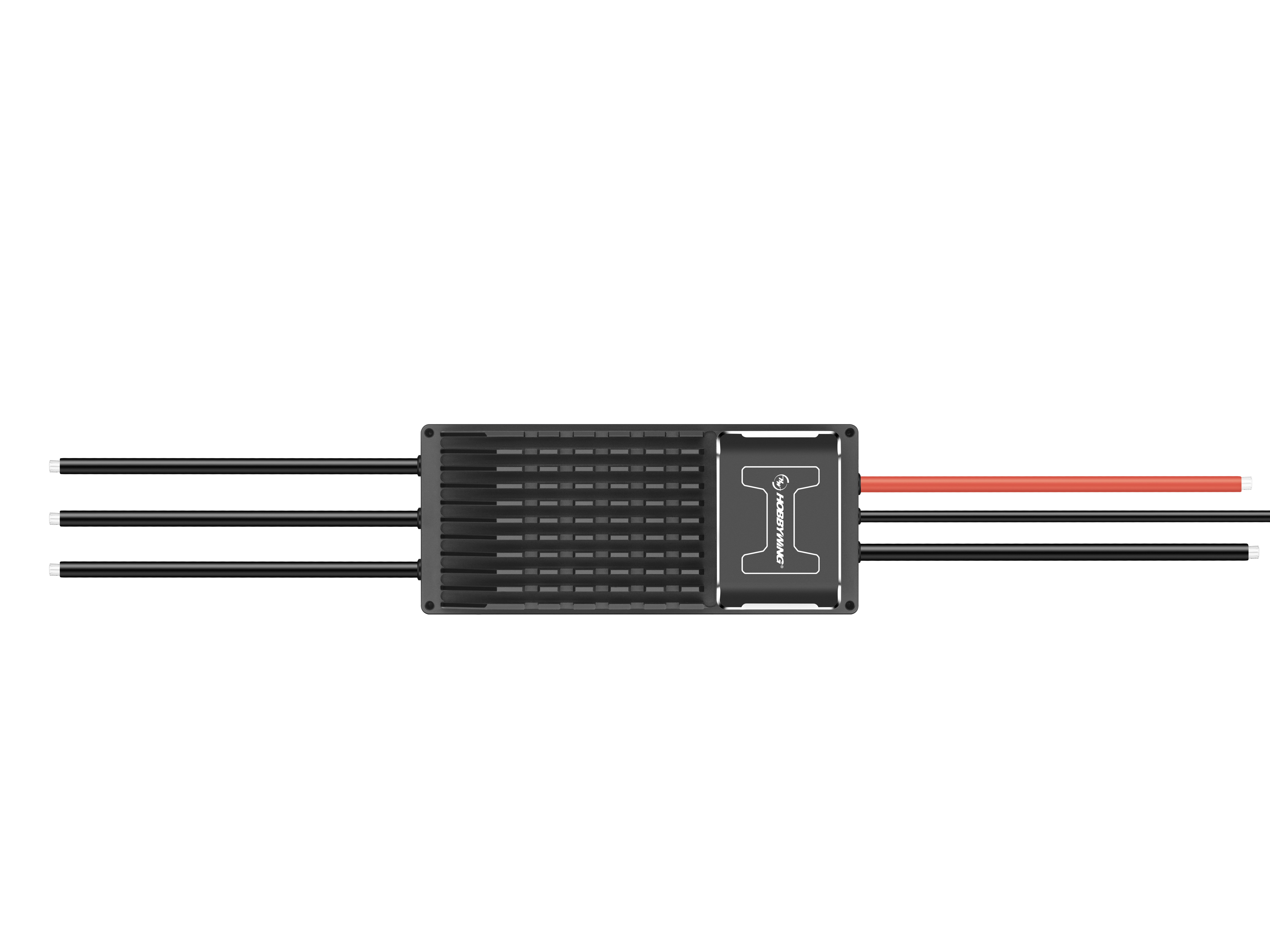

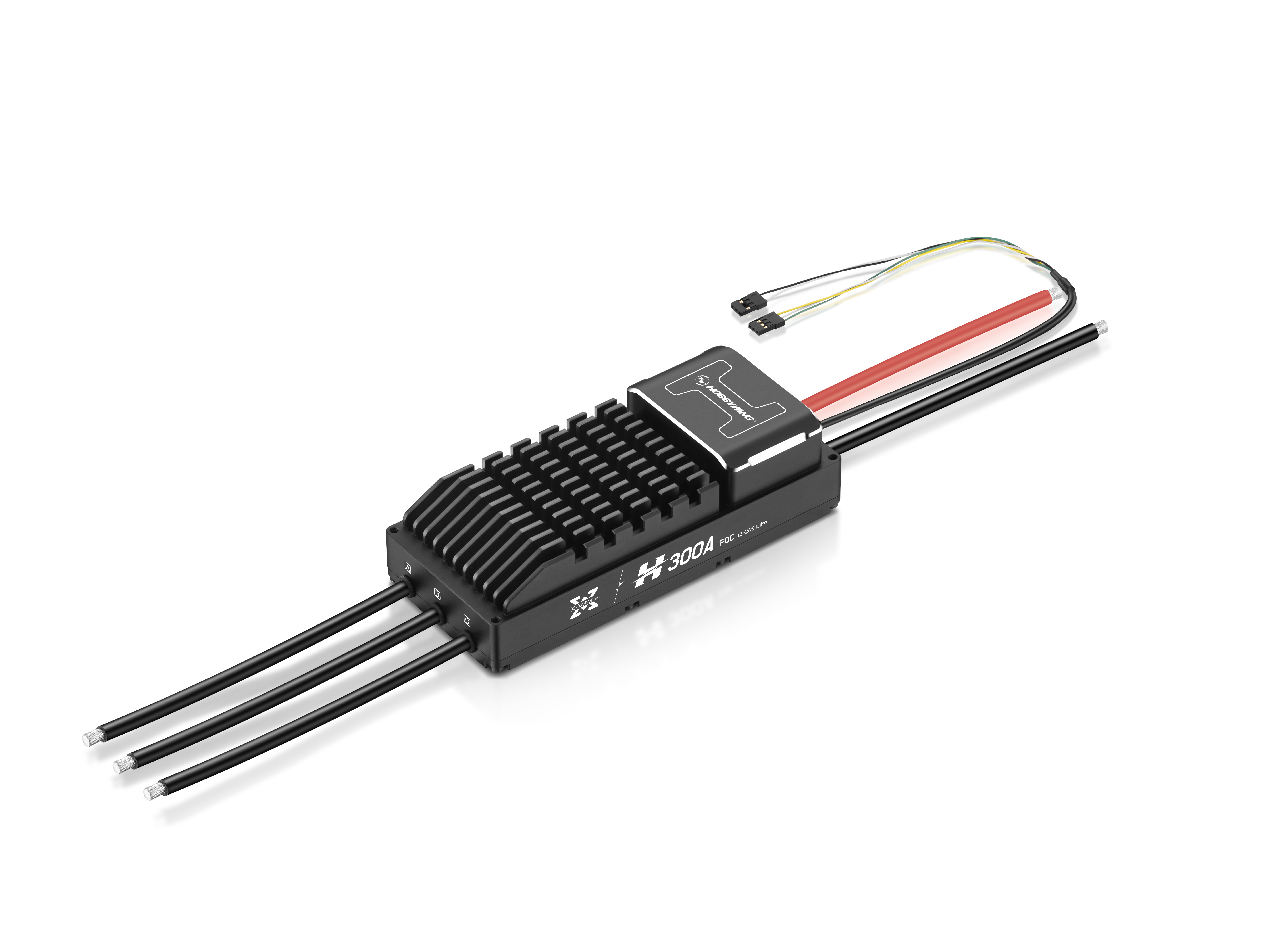

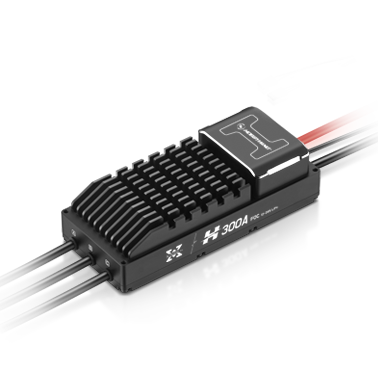

XRotor Pro
H300A 24S FOC V2
高压·高功率密度 | 行业无人机电调
专为行业级无人机打造

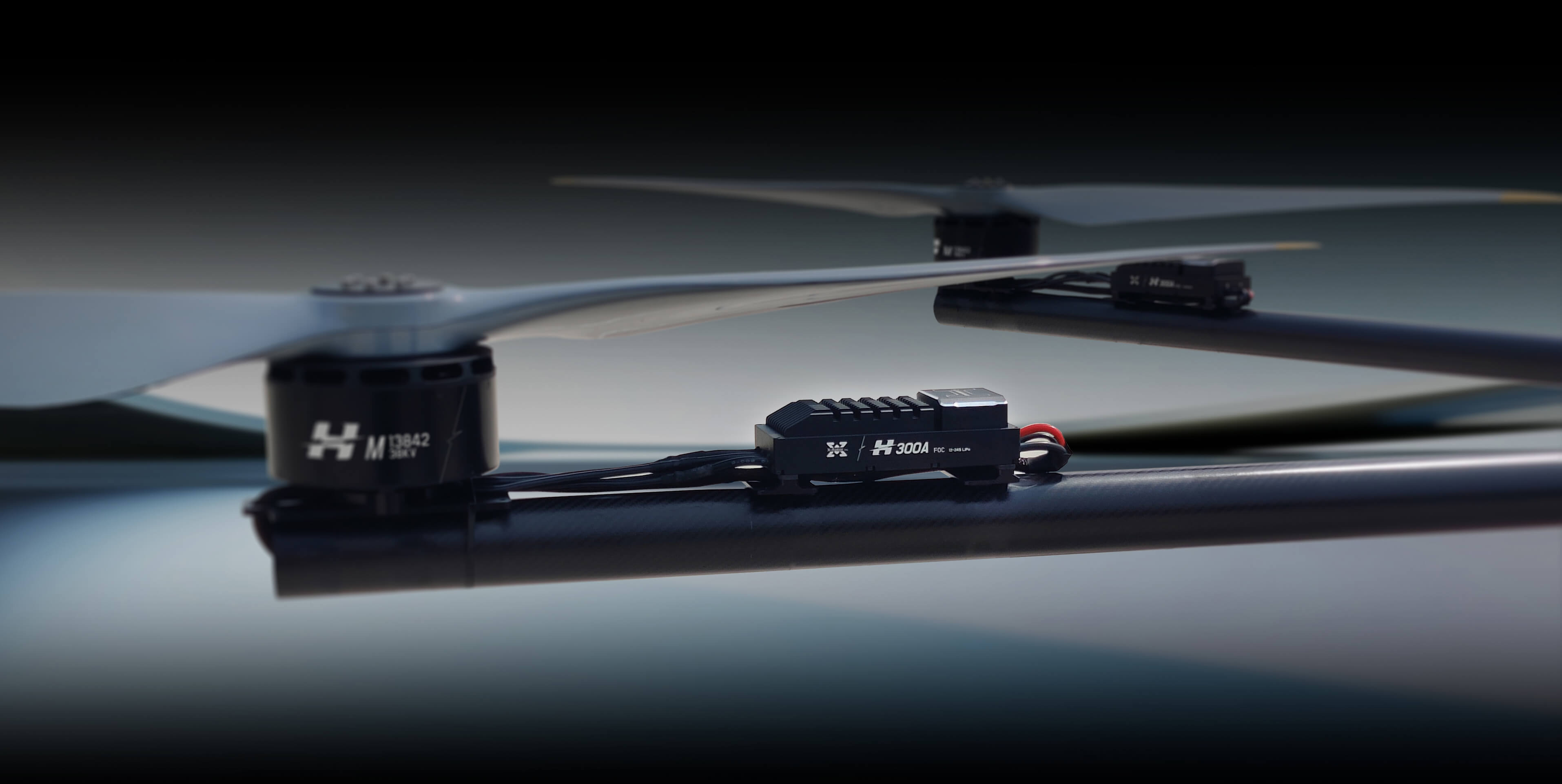

  • 适配大载重多旋翼动力电机、垂起固定翼旋翼及巡航动力电机,
  • 电流承载能力强,满足大功率应用需求。
高压大功率FOC驱动
电压平台为
100V
持续电流达(与电机桨叶搭配相关)
140A
最高可支持
28S LiPo
推荐单轴拉力范围为
50~60kg
高效精准的驱动控制技术
采用好盈成熟可靠的FOC(Field Oriented Control)磁场定向控制驱动算法,即矢量控制,高效率、低噪音,实现精准控制与动能回收

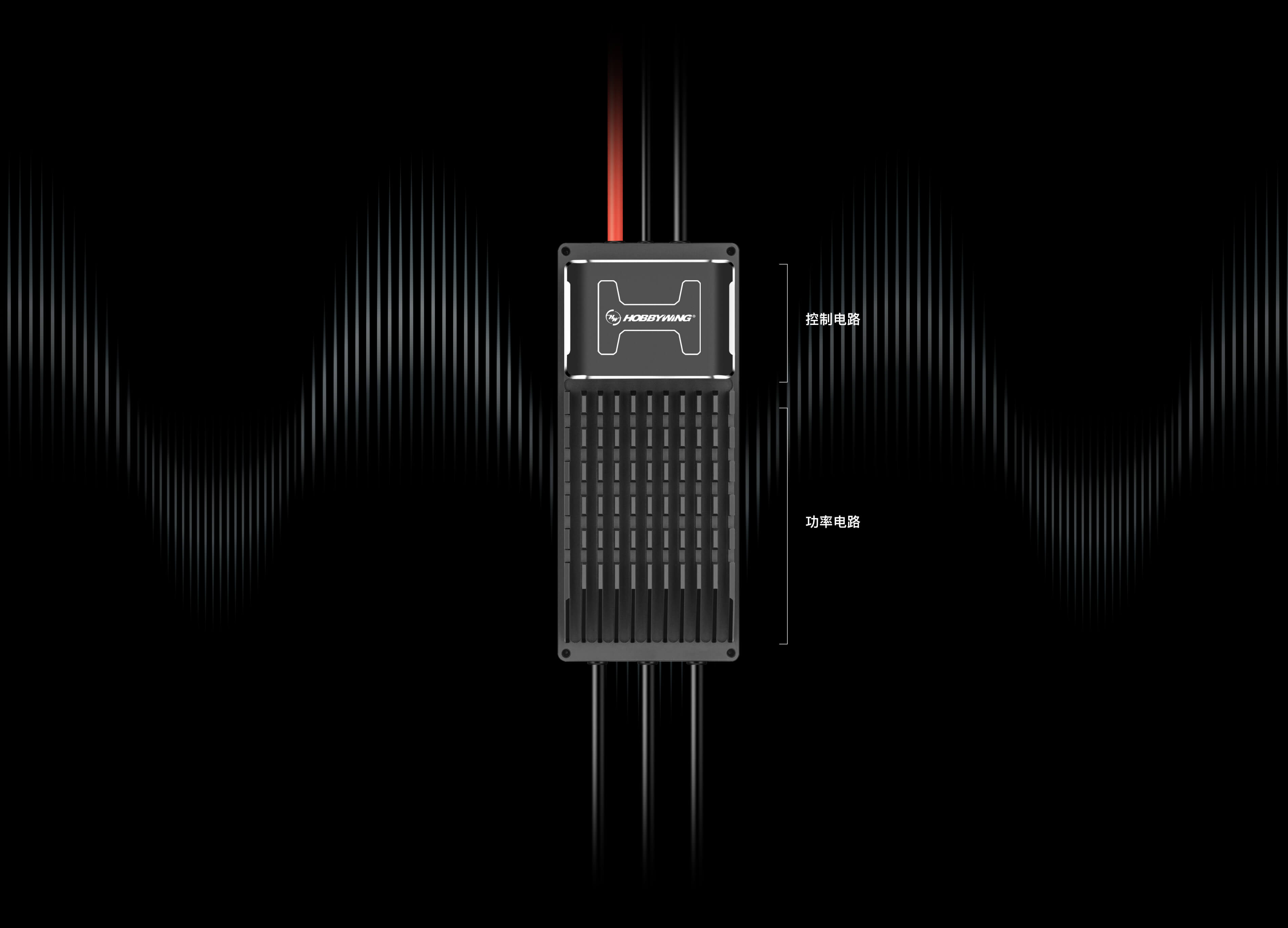

油门/通信/功率电路全隔离设计,全方面优化响应速度、油门线性、温升、抗干扰能力,提升动力系统运行稳定性,延长无人机续航
卓越的散热与防护能力

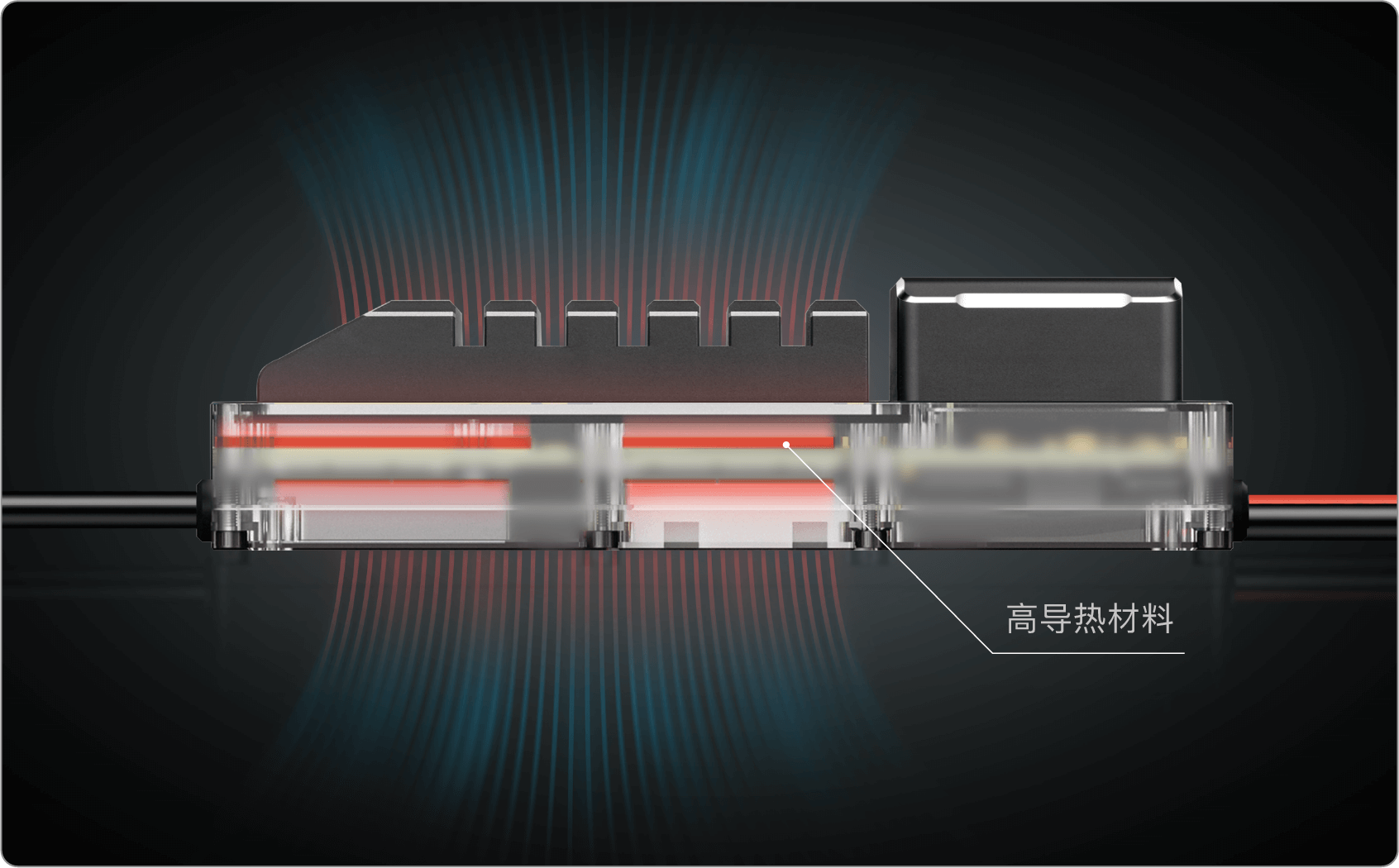

  • 面壳、底壳直接贴合内部发热区
    面壳、底壳采用高导热材料贴合内部发热区,
    直触热源,实现高效导热

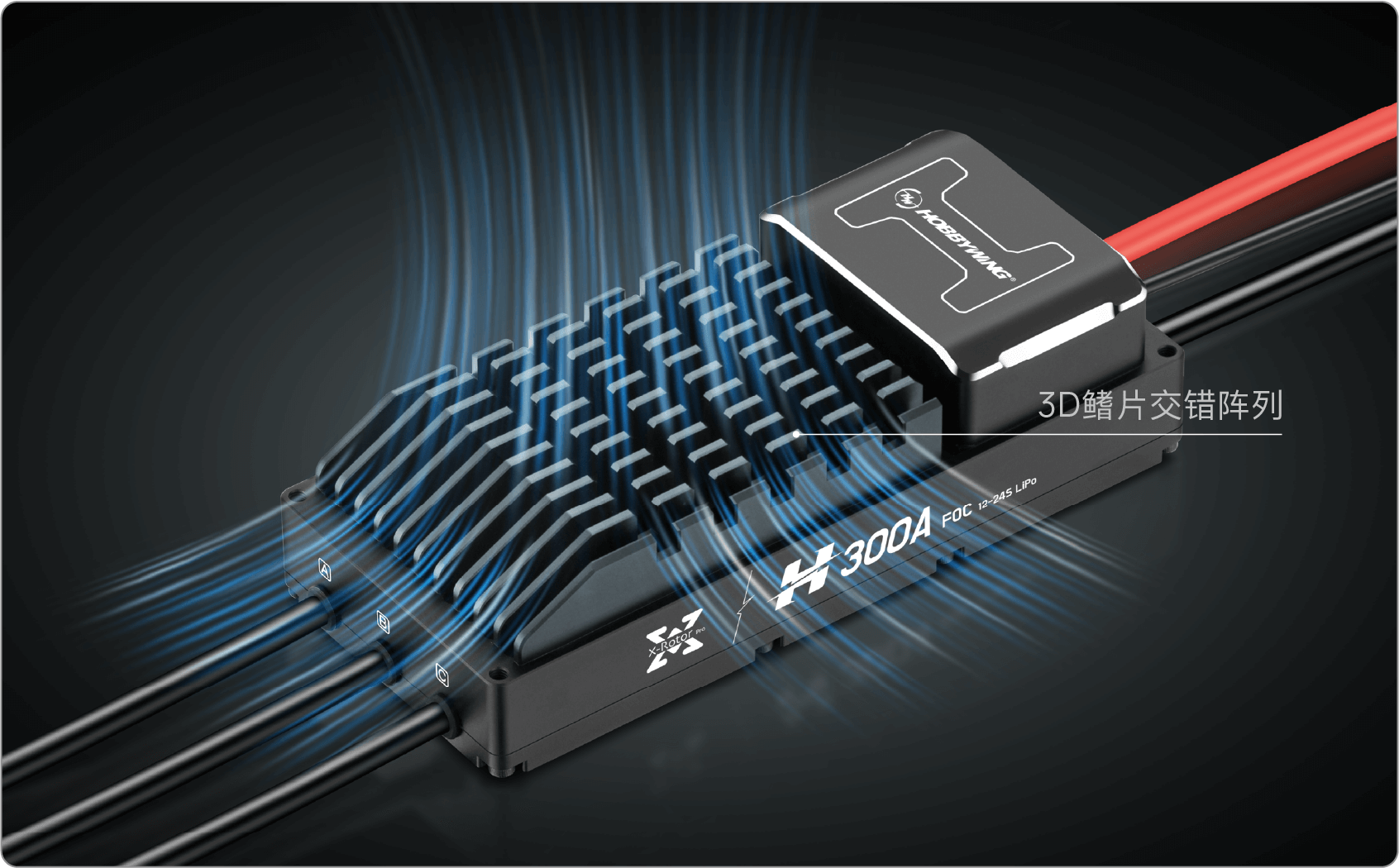

  • 3D鳍片交错阵列
    增大散热面积的同时还可借助螺旋桨气流加速导出内部热量,确保电调在高温条件下稳定运行

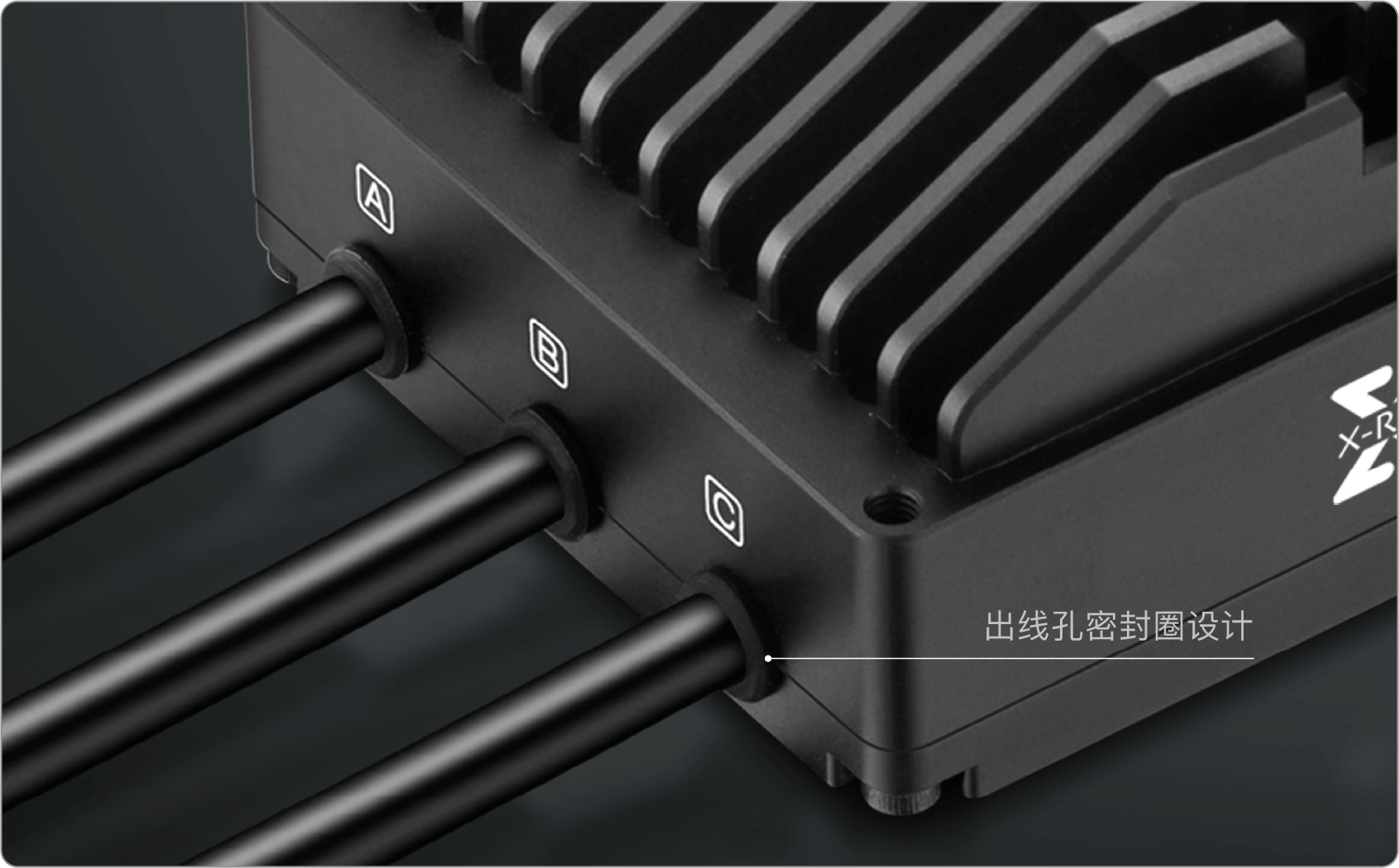

  • 出线孔密封圈设计
    结合PCB采用纳米镀膜工艺处理形成双重防护,整体防水防尘等级达 IP55 标准(支持定制 IP67
卓越的散热与防护能力
面壳、底壳直接贴合内部发热区
面壳、底壳采用高导热材料贴合内部发热区,
直触热源,实现高效导热
3D鳍片交错阵列
增大散热面积的同时还可借助螺旋桨气流加速导出内部热量,确保电调在高温条件下稳定运行
出线孔密封圈设计
结合PCB采用纳米镀膜工艺处理形成双重防护,整体防水防尘等级达 IP55 标准(支持定制 IP67
冗余控制与智能安全保护

(RS485预留定制) 数字控制

双路油门控制确保异常时快速
无缝切换油门信号
提升信号稳定性
增强无人机安全性

模拟控制

具备上电自检功能
  • 可识别起飞前的故障情况,
  • 智能保护汇报预警快速重启等多重保护机制,
  • 减少突发故障导致的损失,为安全飞行提供全面保障
智能保护
汇报预警
快速重启
严苛测试流程,抗造更耐用
  • 通过严苛环境测试,如驱动兼容性、三综合、高低温等测试
  • 确保在复杂、极端环境下,电调依然具有出色的耐用性和稳定性。
具体测试项目有
驱动性能
功能性冲击
0~600Hz&10G振动
高低温启停
高低温运行
高低温存储
温度循环
湿度梯度
防尘
防水
热冲击
负载耐久
通过超1000小时疲劳寿命测试

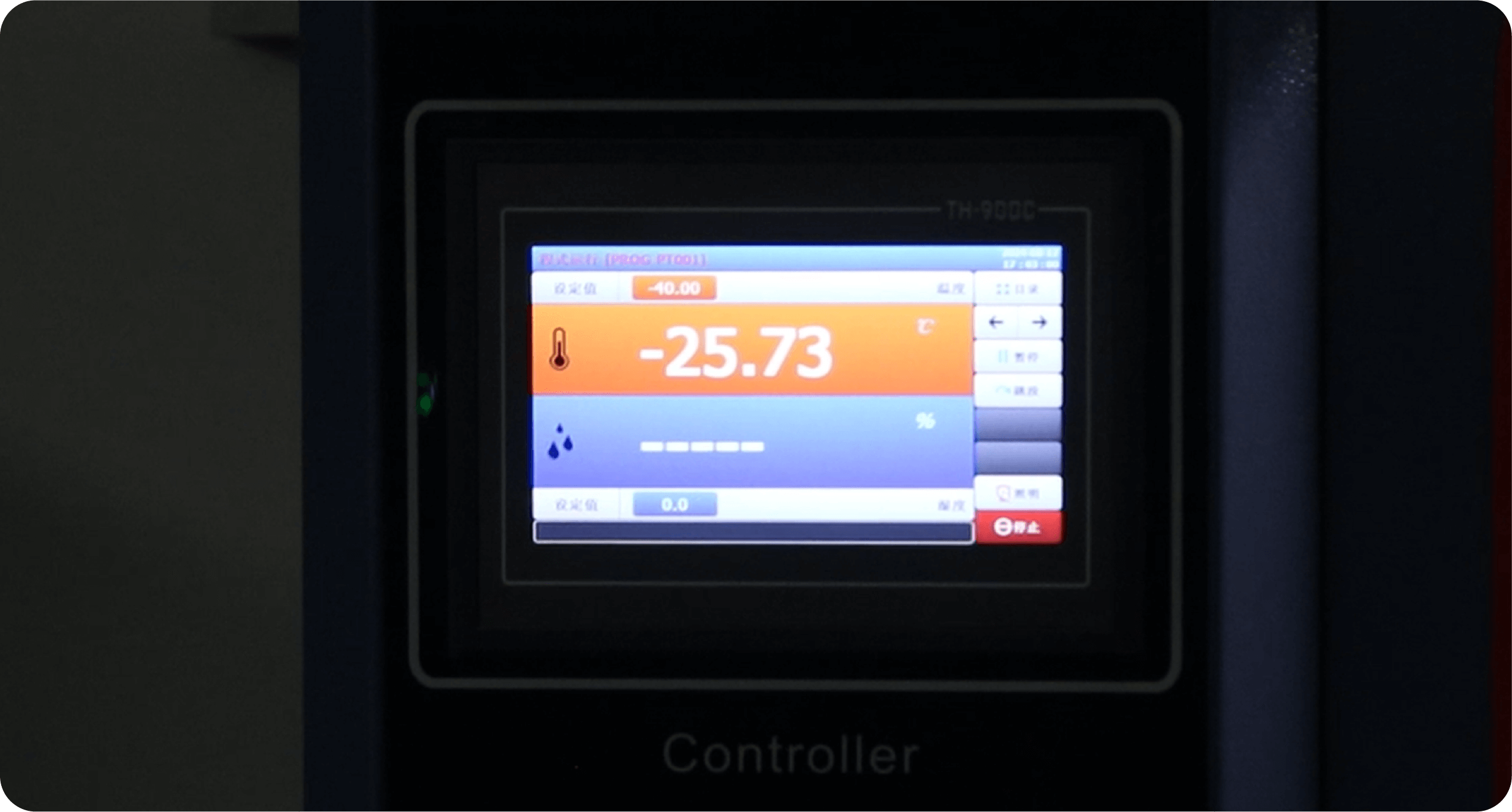

温度测试
温度测试

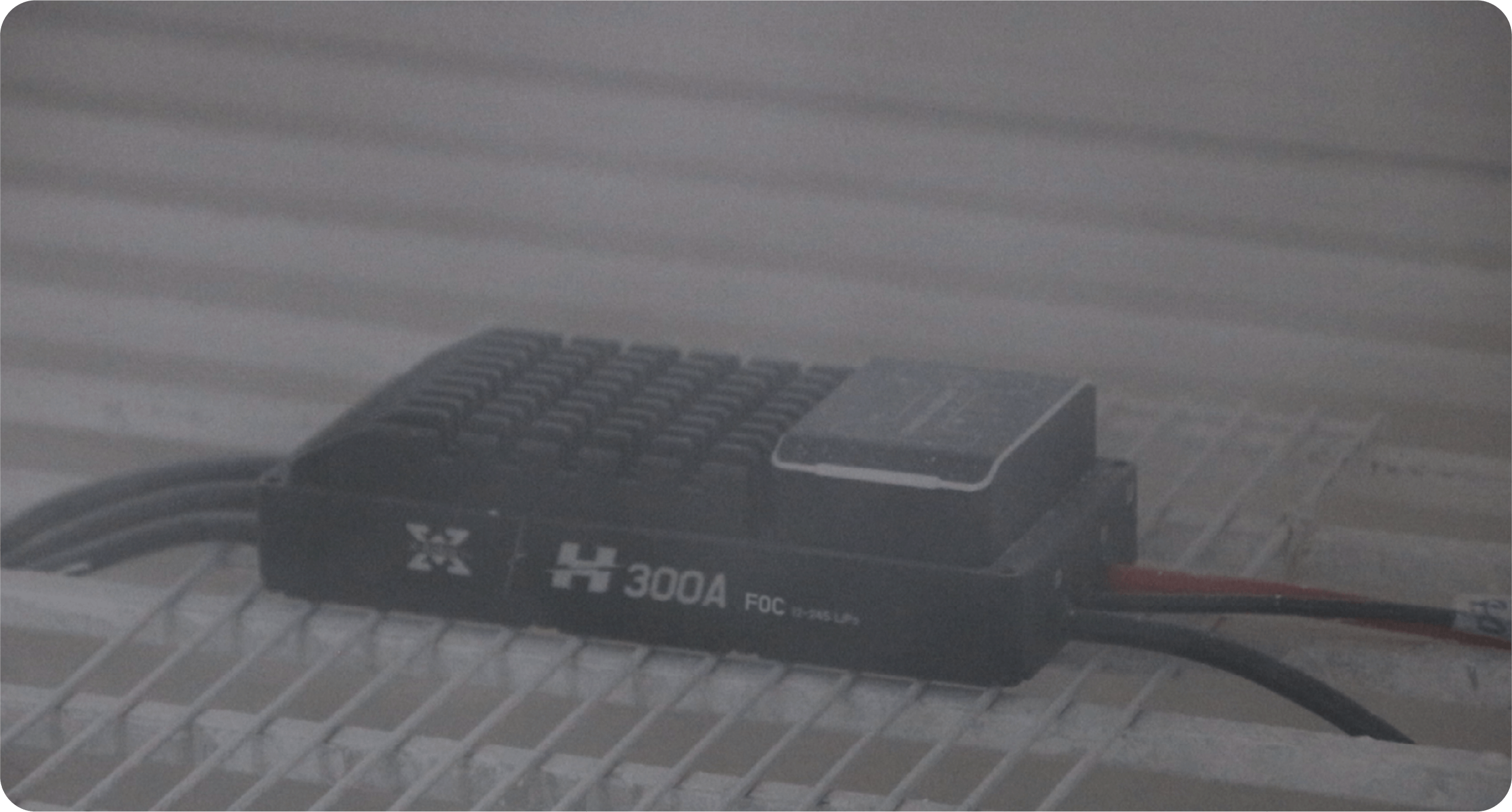

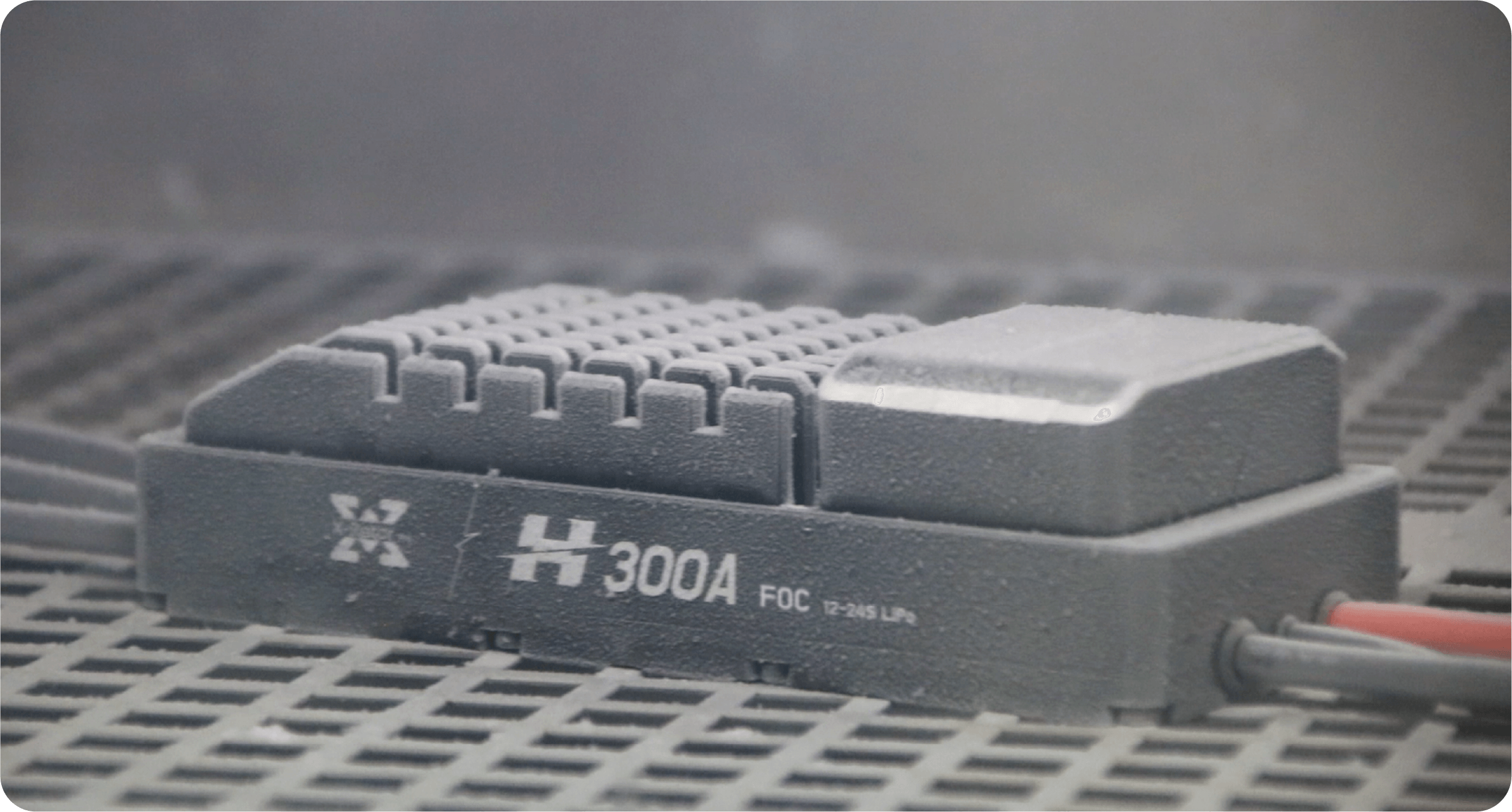

防尘测试

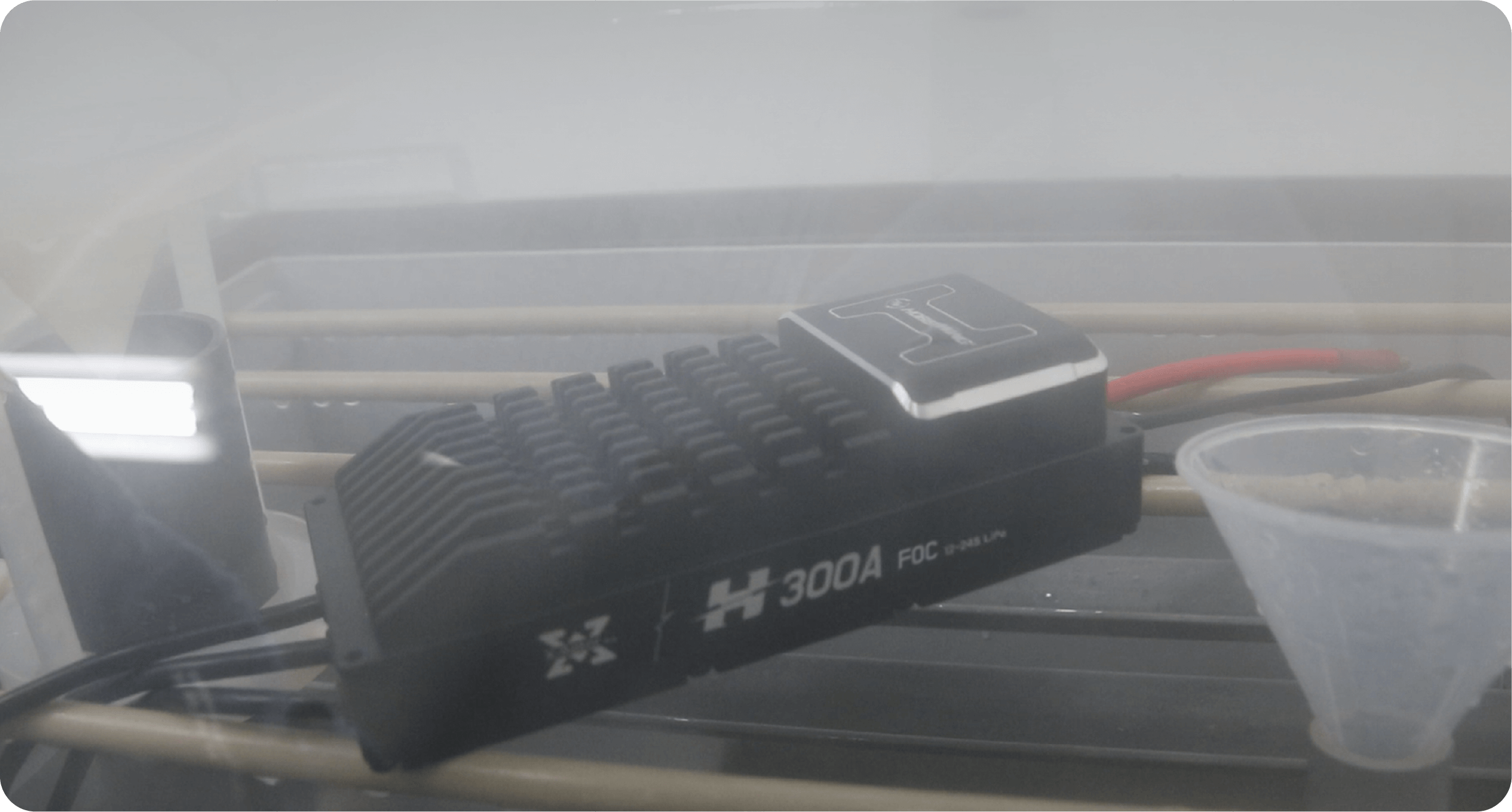

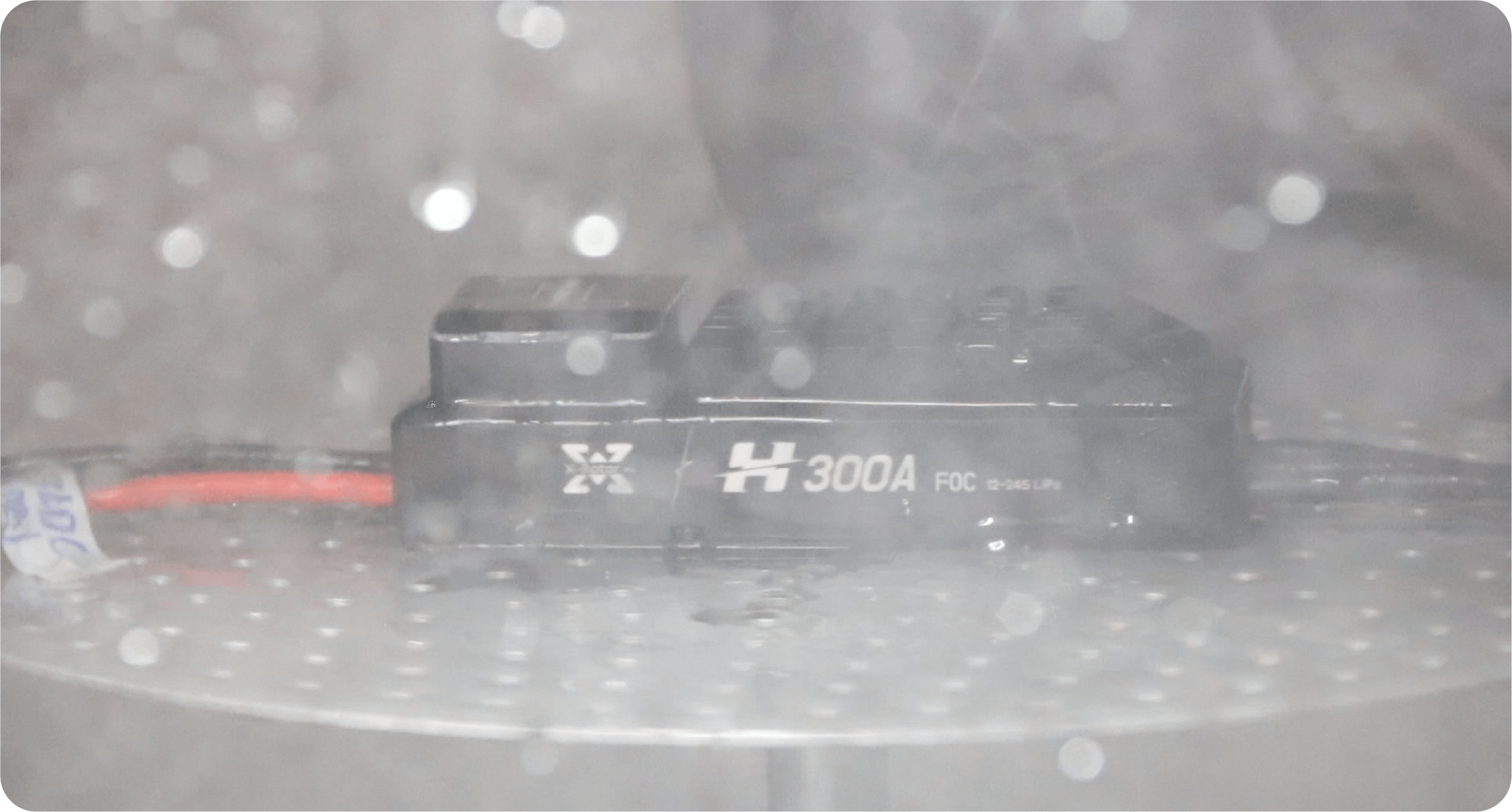

防水测试
盐雾测试
开放软件生态与智能互联

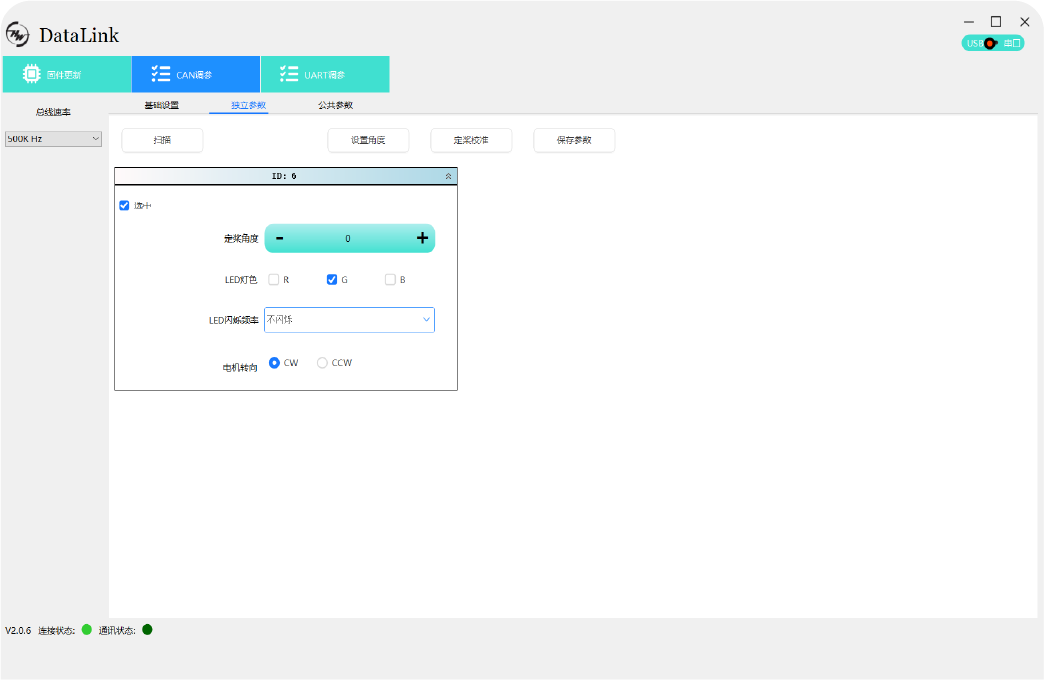

配合好盈专有上位机软件
用户可轻松调整驱动参数、
电机正反转向等
支持OTA固件升级,具备黑匣子功能
能够毫秒级记录实时运行数据,
便于溯源分析与故障诊断
支持DroneCAN协议和CAN通讯
与开源生态、 微克、博鹰、极翼等
多家主流飞控系统互通,构建智能飞行生态
定制化服务
感谢关注HOBBYWING动力系统!
如需定制方案,请留下您的联系信息及技术需求,
我们将在24小时内与您联系。
captcha
感谢您的留言!
我们的销售团队已经收到您的信息,将尽快与您取得联系。

XRotor Pro H300A 24S FOC V2 工程图
产品名称 XRotor Pro H300A 24S FOC V2
参数
  • 电压范围
  • 持续电流
  • 最大电流
  • 环境温度
  • 通信方式
  • 隔离方式
  • 固件升级
  • 数字通讯油门
  • PWM电平
  • PWM频率
  • PWM脉宽
  • 油门行程校准
  • 双油门
  • 桨叶定位
  • 故障存储
  • 防护等级
  • 产品重量(不含线)
  • 产品体积
  • 信号线线序定义
  • 线材规格
  • 12-24S(36-130V)
  • 140A
  • 300A(3秒)
  • -40℃~65℃
  • CAN总线/可定制RS485
  • 油门隔离+通信隔离
  • 支持
  • CAN或RS485
  • 5V/3.3V
  • 50~500Hz
  • 1100~1940μs
  • 固化不可校准
  • CAN+RS485 / CAN+PWM / RS485+PWM
  • IPC版本标品
  • 2-48小时实时数据和故障数据,实时性达ms级别
  • IP55(可定制IP67)
  • 800g
  • 175x76x47mm
  • 黄线为地线、灰色为CAN-H、绿色为CAN-L;黑线为地线、自色为PWM信号线
  • 输入线:硅胶线-8AWG-200MMM *2
    输出线:硅胶线-8AWG-143MM *3
    信号线:屏蔽线-5芯-308MM-2个JR-3P公头
