V系列,专为垂起应用而生
大拉重比,超强过载
基于高性能垂直起降固定翼平台的一站式动力解决方案
负载性能参数
大拉重比
独特的电机磁路设计,有效提高扭矩
超强过载能力
搭配好盈自研电调极致控制优化,让电机随时爆发强劲拉力,
轻松满足高海拨、大风力工况下的急升急降应用

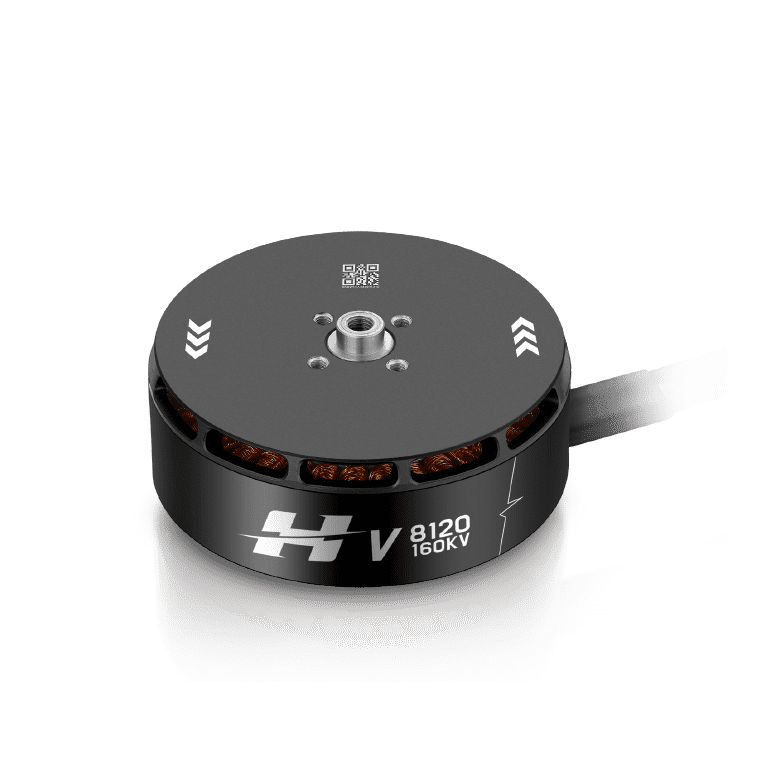

HV-8120-160kv

最大拉力

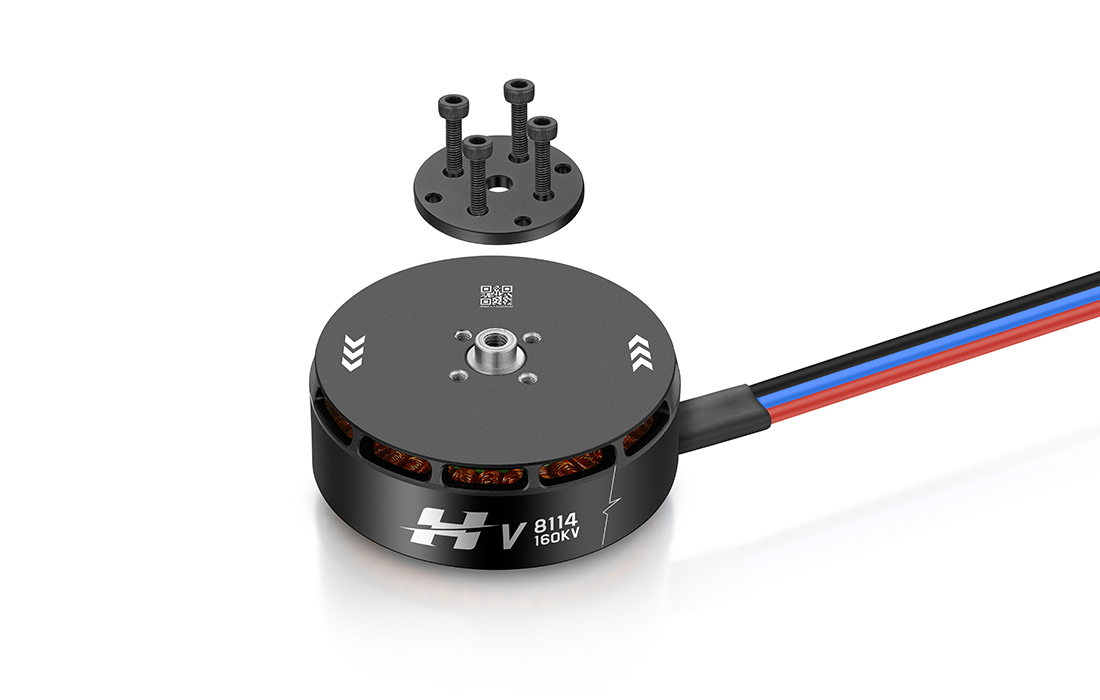

HV-8114-160kv

最大拉力

离心风冷,强效散热
转子支架自带高效离心式风冷系统,在电机高速旋转时
能持续高效的将电机内部温度驱散于外,为应对大电流高温度作业做足准备
卓越设计,灵活可靠
电机预留机械定桨装置
转轴螺丝与螺旋桨旋转方向反向,不易松脱
转轴锁紧机构采用双重保护,安全可靠
顶级用料,有材有料
进口轴承,长久寿命
选用进口高精度轴承,低摩擦转矩
噪音低,动平衡性能好,运转稳定
防水性好,耐腐蚀,寿命长久
高强度不锈钢转轴
高强度不锈钢转轴
强度硬度优
无缝钢管镀镍电泳设计
使外转子机壳具有优良的抗腐蚀能力
45UH
烧结钕铁硼磁钢
耐温高达150~180℃
应用搭配推荐
  • 垂起电机

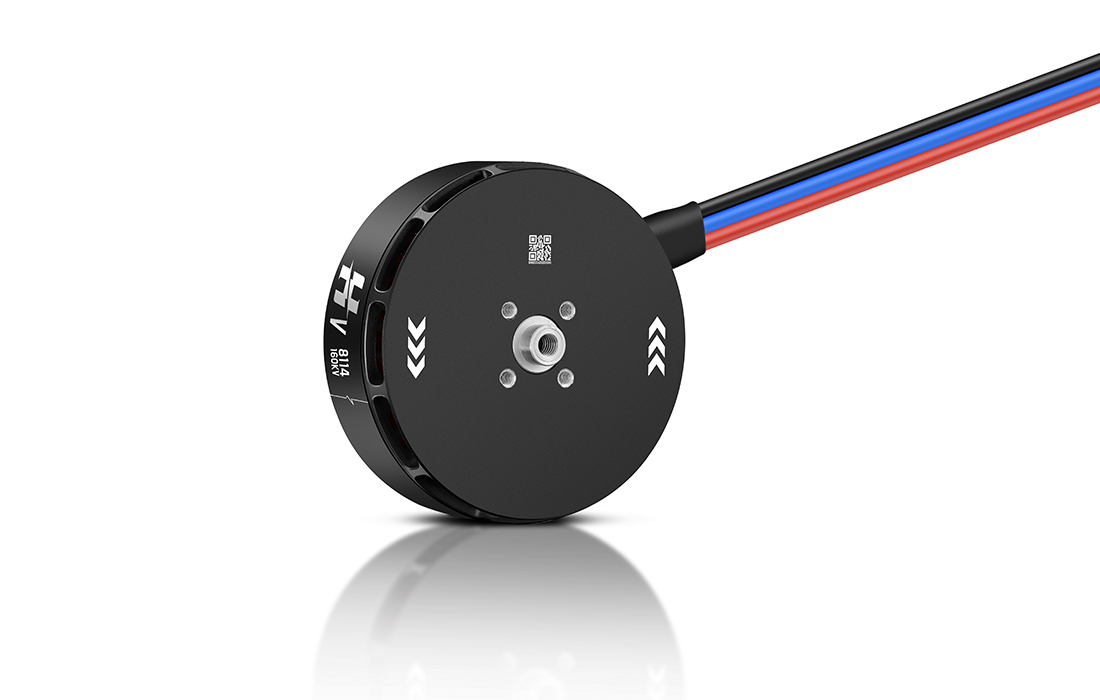

    HV-8114-160KV
    电池电压
    12S LiPo
  • 垂起桨叶
    GP29*9.5
    单轴应用拉力区间
    6~8kg
  • 搭配电调
    XRotor Pro-H80A-14S / XRotor Pro-H100A-14S
    四轴最大起飞重量
    24~32kg
  • 垂起电机
    HV-8120-160KV
    电池电压
    12S LiPo
  • 垂起桨叶
    GP32*10.5
    单轴应用拉力区间
    10~12kg
  • 搭配电调
    XRotor Pro-H130A-14S
    四轴最大起飞重量
    40~50kg
HV 8114 工程图
HV 8120 工程图
产品名称
HV-8114-160KV HV-8120-160KV
基本参数
额定电压/V 12S 12S
空载电流/A 2.9 4.1
最大电流/A(非密闭环境温度 ≤25 ℃) 105.9 170
KV值 160 160
定子尺寸/mm Φ81 Φ81
电机尺寸/mm Φ87.7*42.7 Φ87.7*47.9
内阻/mΩ 50.9 30.8
槽极数 36S40P 36S40P
轴承型号 进口滚珠轴承(防水) 进口滚珠轴承(防水)
重量(含线)/g 482 630
桨叶安装孔尺寸 4×M3@D32 4×M4@D23
电机安装孔尺寸 4×M4@D40 4×M4@D40
电机整体动平衡标准 ≤10mg ≤10mg
标准出线长度及规格 1000mm/14AWG 850mm/12AWG
防护等级 IPX5 IPX5
应用搭配推荐
垂起电机 HV-8114 HV-8120
垂起桨叶 GP29*9.5 GP32*10.5
搭配电调

XRotor Pro-H80A-14S
XRotor Pro-H100A-14S
XRotor Pro-H130A-14S

电池电压 12S LiPo 12S LiPo
单轴应用拉力区间(kg) 6~8 10~12
四轴最大起飞重量(kg) 24~32 40~50
HV-8114-160KV负载性能参数
HV-8114-160KV 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

46V (12S LiPo)

29*9.5"

32%

3068

6.5

300.7

2119

10.2

1.04

107℃

33%

3125

6.7

306.4

2138

10.2

1.06

36%

3536

7.7

353.2

2270

10.0

1.19

39%

4046

9.2

423.1

2424

9.6

1.36

42%

4626

11.2

515.6

2587

9.0

1.56

45%

5256

13.6

627.7

2753

8.4

1.77

48%

5916

16.4

755.3

2916

7.8

2.00

51%

6594

19.4

894.1

3073

7.4

2.23

54%

7281

22.6

1040.8

3225

7.0

2.46

57%

7969

25.9

1193.2

3370

6.7

2.70

60%

8658

29.4

1350.4

3509

6.4

2.93

63%

9346

32.9

1512.8

3643

6.2

3.17

66%

10035

36.6

1681.5

3771

6.0

3.40

69%

10731

40.4

1858.9

3894

5.8

3.64

72%

11436

44.5

2047.8

4014

5.6

3.88

75%

12157

48.9

2251.9

4131

5.4

4.13

78%

12901

53.8

2475.3

4245

5.2

4.39

81%

13673

59.2

2722.4

4356

5.0

4.66

84%

14479

65.2

2997.6

4466

4.8

4.95

87%

15324

71.8

3304.4

4574

4.6

5.25

90%

16209

79.2

3644.5

4682

4.4

5.57

100%

19284

105.9

4871.4

5078

4.0

6.61

以上数据为好盈实验室于室温 25℃、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟测得,仅供参考。
HV 8120 160KV负载性能参数
HV 8120 160KV 数据表

工作电压(V)

螺旋桨

油门(%)

拉力(g)

电流(A)

输入功率(W)

转速(RPM)

力效(g/W)

扭矩(N-m)

电机温度(℃)

46V (12S LiPo)

32*10.5"

32%

3750

7.3

334.7

1917

11.2

1.36

12.75kg-110℃

33%

3902

7.8

357.5

1953

10.9

1.42

36%

4784

10.6

487.5

2154

9.8

1.74

39%

5637

13.3

614.4

2334

9.2

2.05

42%

6486

16.2

747.6

2502

8.7

2.36

45%

7350

19.4

894.0

2662

8.2

2.68

48%

8245

23.0

1059.1

2816

7.8

3.01

51%

9177

27.1

1246.9

2966

7.4

3.36

54%

10150

31.7

1459.6

3113

7.0

3.72

57%

11165

36.9

1697.6

3256

6.6

4.09

60%

12216

42.6

1959.6

3396

6.2

4.48

63%

13296

48.7

2242.7

3532

5.9

4.87

66%

14396

55.3

2544.3

3664

5.7

5.28

69%

15504

62.2

2862.8

3792

5.4

5.69

72%

16608

69.5

3199.5

3915

5.2

6.10

75%

17693

77.3

3558.6

4033

5.0

6.51

78%

18746

85.7

3947.6

4145

4.7

6.91

81%

19754

95.0

4374.9

4248

4.5

7.29

84%

20704

105.3

4847.6

4343

4.3

7.66

87%

21586

116.6

5368.2

4427

4.0

8.00

90%

22391

128.9

5932.6

4499

3.8

8.30

100%

24391

170.5

7848.9

4657

3.1

9.06

以上数据为好盈实验室于室温 25℃、海平面高度,变化油门输入调节测得,电机温度为65%油门运行10分钟测得,仅供参考。
